Produktdetails:
Zahlung und Versand AGB:
|
| Leiter: | Stahldraht aus galvanisiertem Stahl | Anwendung: | Energiekraftübertragungssystem |
|---|---|---|---|
| Isolierung: | NEIN | Hülle: | NEIN |
| Durchmesser: | 5,5mm~37,5mm | Nummer der Drähte: | 3 Quadratmillimeter ~ 37 Quadratmillimeter |
| Gesellschaft: | Zhenghua-Gruppe | Marke: | Sh Kabel |
| Hervorheben: | Kautschukstahldraht mit nacktem Leiter,Shanghai Shenghua Kabel Zink Stahldraht,GSW Zinkstahldraht |
||

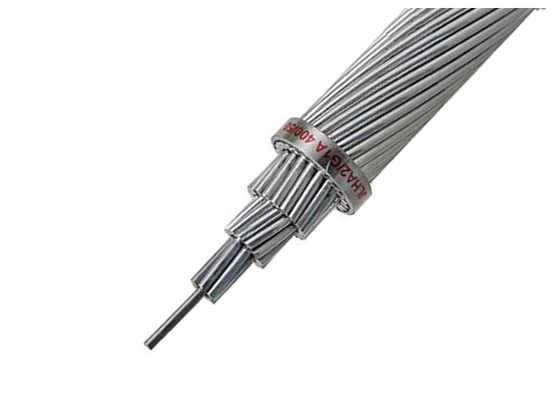

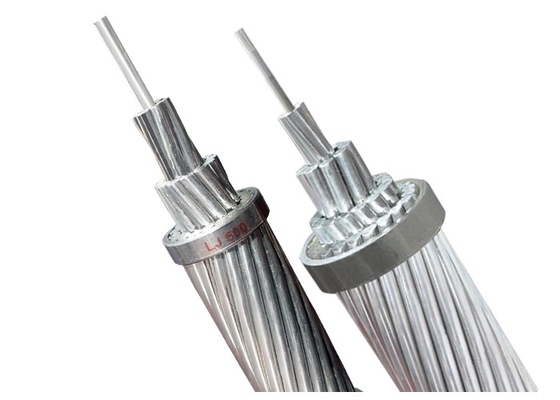

In Hochspannungsübertragungsnetzen, die Berge, Küsten und Wüsten durchqueren, definiert die Leiterbeständigkeit die Netzstabilität.und mechanische Belastungen, die zu kostspieligen Ausfällen führenDie Shanghai Shenghua Power Group Cable befasst sich damit mit ihrem GSW ACSR (Galvanized Steel Wire Aluminium Conductor Steel Reinforced), das für eine unübertroffene Festigkeit ausgelegt ist.Korrosionsbeständigkeit, und Anti-Extrusionsleistung für Luftleitungen, bei denen ein Ausfall nicht möglich ist.
Hochfeste Kern:
Optimierte Leitfähigkeit:
Mechanische Widerstandsfähigkeit:
Die GSW ACSR von Shenghua erfüllt folgende Anforderungen:
| Drahtkonfiguration | Durchmesser (mm) | Zugfestigkeit (MPa) | Gewicht (kg/km) | Schlüsselanwendungen |
|---|---|---|---|---|
| Sieben Viertel.78 | 14.29 | 155.7 kN (Extra High) | 991 | Bergreiche Korridore |
| 19/4.50 | 22.22 | 248.2 kN (Hoch) | 2,352 | Küstennetze |
| 37/4.55 | 31.75 | 721.5 kN (sehr hoch) | 4,833 | Wüsten-HV-Linien |
Drei Festigkeitsstufen: Allgemein (1,290 ∼ 1,620 MPa), Hoch (1,380 ∼ 1,590 MPa), Sehr hoch (1,520 ∼ 1,620 MPa)

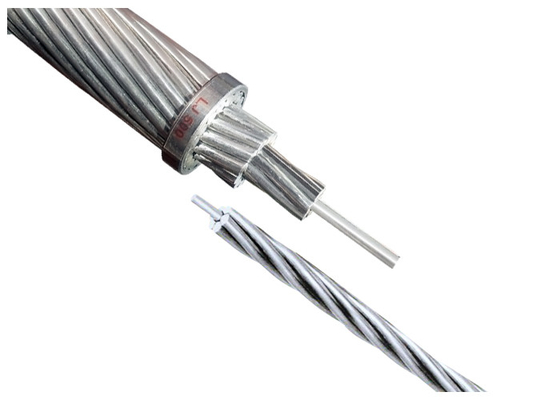

Das Produkt galvanisiertes Stahldraht (GSW) wird für die Leitung von ACSR (Aluminium Conductor Steel Reinforced) verwendet.Das von Shenghua hergestellte GSW weist hervorragende mechanische Eigenschaften auf., beste Beschichtungsqualität und guter Oberflächenzustand.
| Durchmesser ((mm) | Zugfestigkeit ((Mpa) | Gewicht von Zink ((g/m2) | |||||||
| 1.24 bis 2.25 | 1340 bis 1620 | 185 bis 215 | |||||||
| 2.25 bis 3.00 | 1310 bis 1590 | 230 | |||||||
| 3.00 bis 3.50 | 1290 bis 1550 | 245 | |||||||
| 3.50 bis 4.25 | 1290 bis 1520 | 260 | |||||||
| 4.25 bis 4.75 | 1290 bis 1520 | 275 | |||||||
| 4.75 bis 5.50 | 1290 bis 1520 | 290 | |||||||
| Intensitätsniveau | Durchmesser des Drahtes | Min. Zugkraft | Min. Stress mit 1% | Min. Verlängerung | Min. Anzahl der 360° | Durchmesser der Prüfung | |||
| Stärke | Erweiterung | Prozentsatz, wenn L=250 | Schleifen | Mandrill | |||||
| mm | MPA | MPA | % | Mehrfach | |||||
| > 1,24 ~ 2.25 | 1340 | 1170 | 3.0 | 16 | 1 | ||||
| > 2,25 bis 275 | 1310 | 1140 | 3.0 | 16 | 1 | ||||
| > 2,75 bis 3.00 | 1310 | 1140 | 3.5 | 16 | 1 | ||||
| Allgemeine | >3.00 bis 3.50 | 1290 | 1100 | 3.5 | 14 | 1 | |||
| > 3,50 bis 4.25 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| > 4,25 bis 4.75 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| > 4,75 bis 5.50 | 1290 | 1100 | 4.0 | 12 | 1 | ||||
| > 1,24 ~ 2.25 | 1450 | 1310 | 2.5 | 16 | 3 | ||||
| > 2,25 bis 275 | 1410 | 1280 | 2.5 | 16 | 3 | ||||
| > 2,75 bis 3.00 | 1410 | 1280 | 3.0 | 16 | 4 | ||||
| Hoch | >3.00 bis 3.50 | 1410 | 1240 | 3.0 | 14 | 4 | |||
| > 3,50 bis 4.25 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| > 4,25 bis 4.75 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| > 4,75 bis 5.50 | 1380 | 1170 | 3.0 | 12 | 4 | ||||
| > 1,24 ~ 2.25 | 1620 | 1450 | 2.0 | 14 | 4 | ||||
| > 2,25 bis 275 | 1590 | 1410 | 2.0 | 14 | 4 | ||||
| > 2,75 bis 3.00 | 1590 | 1410 | 2.5 | 12 |
|
5 | |||
| Sehr hoch | >3.00 bis 3.50 | 1550 | 1380 | 2.5 | 12 | 5 | |||
| > 3,50 bis 4.25 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| > 4,25 bis 4.75 | 1520 | 1340 | 2.5 | 10 | 5 | ||||
| > 4,75 bis 5.50 | 1520 | 1270 | 2.5 | 10 | 5 | ||||
| ASTM A475 | ||||||
| Anzahl der Drähte | Ungefähr, Strand Dia. | Siemens | Hoch | Extra hoch | Ungefähr. | |
| - Das ist Dia. | Martin Grade | Stärkegrad | Stärkegrad | |||
| Inch | mm | kN | kN | kN | in kg/km | |
| 3/2.64 | 7/32 | 5.56 | 10.409 | 15.569 | 21.796 | 131 |
| 3/3.05 | 1 / 4 | 6.35 | 13.523 | 21.040 | 29.981 | 174 |
| 3/3.05 | 1 / 4 | 6.35 | - | - | - | 174 |
| 3/3.30 | 9/32 | 7.14 | 15.035 | 23.398 | 33.362 | 204 |
| 3/3.68 | 5/16 | 7.94 | 18.193 | 28.246 | 40.479 | 256 |
| 3/4.19 | 3/8 | 9.52 | 24.732 | 37.187 | 52.489 | 328 |
| 7/1.04 | 1/8 | 3.18 | 4.048 | 5.916 | 8.140 | 49 |
| 7/1.32 | 5/32 | 3.97 | 6.539 | 9.519 | 13.078 | 76 |
| 7/1.57 | 3/16 | 4.76 | 8.452 | 12.677 | 17.748 | 108 |
| 7/1.65 | 3/16 | 4.76 | - | - | - | 118 |
| 7/1.83 | 7/32 | 5.56 | 11.387 | 17.126 | 24.020 | 145 |
| 7/2.03 | 1 / 4 | 6.35 | 14.012 | 21.129 | 29.581 | 181 |
| 7/2.36 | 9/32 | 7.14 | 18.905 | 28.469 | 39.812 | 243 |
| 7/2.64 | 5/16 | 7.94 | 23.798 | 35.586 | 49.820 | 305 |
| 7/2.77 | 5/16 | 7.94 | - | - | - | 335 |
| Sieben Drittel.05 | 3/8 | 9.52 | 30.915 | 48.040 | 68.503 | 407 |
| Sieben Drittel.68 | 7/16 | 11.11 | 41.591 | 64.499 | 92.523 | 594 |
| Sieben Viertel.19 | 1 / 2 | 12.70 | 53.823 | 83.627 | 119.657 | 768 |
| Sieben Viertel.78 | 9/16 | 14.29 | 69.837 | 108.981 | 155.688 | 991 |
| Sieben Fünftel.26 | 5/8 | 15.88 | 84.961 | 131.667 | 188.605 | 1211 |
| 19/2.54 | 1 / 2 | 12.70 | 56.492 | 84.961 | 118.768 | 751 |
| 19/2.87 | 9/16 | 12.49 | 71.616 | 107.202 | 149.905 | 948 |
| 19/3.18 | 5/8 | 15.88 | 80.513 | 124.995 | 178.819 | 1184 |
| 19/3.81 | 3/4 | 19.05 | 116.543 | 181.487 | 259.331 | 1719 |
| 19/4.50 | 7/8 | 22.22 | 159.691 | 248.211 | 354.523 | 2352 |
| 19/5.08 | 1 | 25.40 | 209.066 | 325.610 | 464.839 | 2384 |
| 37/3.63 | 1 | 25.40 | 205.508 | 319.827 | 456.832 | 3061 |
| 37/4.09 | 11/8 | 28.58 | 262.000 | 407.457 | 581.827 | 4006 |
| 37/4.55 | 11/4 | 31.75 | 324.720 | 505.318 | 721.502 | 4833 |
