Shenghua-Gruppe Kabel GSW Aluminium Leiter Stahl verstärkt Anti-Extrusion 16,41mm2 - 765,99mm2

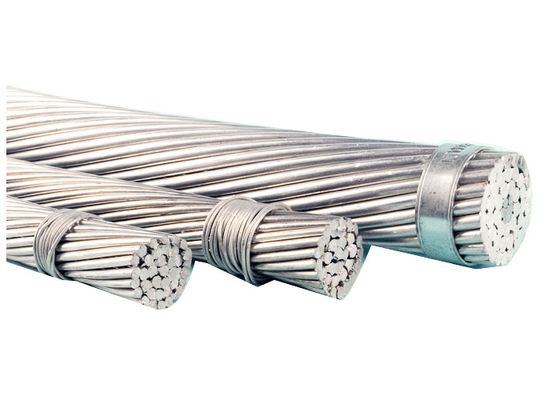

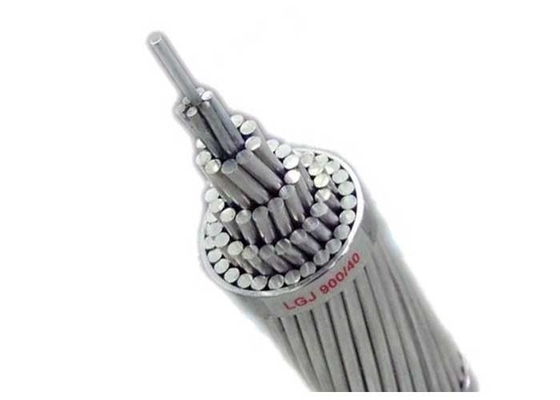

Großes Bild : Shenghua-Gruppe Kabel GSW Aluminium Leiter Stahl verstärkt Anti-Extrusion 16,41mm2 - 765,99mm2

Produktdetails:

Herkunftsort:	Shanghai, China
Markenname:	SHANCABLE
Zertifizierung:	ASTM A475, BS 183:1972
Modellnummer:	GSW

Zahlung und Versand AGB:

Min Bestellmenge:	0.5KM
Preis:	0.10-10.99USD/m
Verpackung Informationen:	Holz- oder Stahltrommeln
Lieferzeit:	10 Tage oder länger
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	1000km pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Leiter:	Verzinktes Stahl	Querschnittsfläche:	16.41~765.99mm2
Anwendung:	ACSR-Leitung (Freileitung).	Isolierung:	NEIN
Hülle:	NEIN	Modell-Nr.:	GSW
Typ:	Hochspannung	Gesellschaft:	Zhenghua-Gruppe
Marke:	Sh Kabel
Hervorheben:	Aluminiumleiter Steel Reinforced , GSW Aluminium-Leiter Stahlverstärkt

GSW Aluminiumleiter Stahl verstärkt gegen Extrusion 16.41mm2 - 765.99mm2

Engineering Grid Resilience: Shanghai Shenghua's GSW ACSR-Leiter für extreme Umgebungen

In Hochspannungsübertragungsnetzen, die Berge, Küsten und Wüsten durchqueren, definiert die Leiterbeständigkeit die Netzstabilität.und mechanische Belastungen, die zu kostspieligen Ausfällen führenDie Shanghai Shenghua Power Group Cable befasst sich damit mit ihrem GSW ACSR (Galvanized Steel Wire Aluminium Conductor Steel Reinforced), das für eine unübertroffene Festigkeit ausgelegt ist.Korrosionsbeständigkeit, und Anti-Extrusionsleistung für Luftleitungen, bei denen ein Ausfall nicht möglich ist.

Drei-Schicht-Engineering Excellence

Hochfeste Kern:
- Der Kern von galvanisiertem Stahldraht (GSW) erreicht eine Zugfestigkeit von bis zu 1.620 MPa (Very High Grade) und übertrifft den Standard-ACSR um 20% und widersteht gleichzeitig der Verformung durch Eis-/Windbelastungen
- Entwurf gegen Extrusion: Zinkbeschichtung (185 ∼ 290 g/m2) verhindert galvanische Korrosion in Küsten-/Industriezonen und verlängert die Lebensdauer auf über 50 Jahre
Optimierte Leitfähigkeit:
- Aluminiumstränge (16,41 ¢ 765,99 mm2) sorgen für einen geringen Gleichstromwiderstand (z. B. 0,0334 Ω/km für 996,2 mm2), wodurch der Energieverlust um 3,2 GWh/Jahr pro 100 km Linie gegenüber herkömmlichen Konstruktionen reduziert wird
Mechanische Widerstandsfähigkeit:
- Drehbeständigkeit: Widerstandsfähigkeit 10 ̊16 vollen 360° Drehungen (pro ASTM A475), entscheidend für die Dämpfung von Vibrationen in windigen Korridoren
- Flexibilität unter Null: Betrieb bei -40 ° C bis 200 ° C, mit Vorheizung für die Installation in arktischen Umgebungen

Zertifiziert für globale Stromnetze

Die GSW ACSR von Shenghua erfüllt folgende Anforderungen:

ASTM A475/A231 : Validierte Zugfestigkeit und Zinkhaftung
IEC 61089 & BS EN 50183: Korrosionsbeständigkeit und Ermüdungsprüfung
DIN 48204 : Zertifiziert für europäische UHV-Projekte (380 kV+ Übertragung)

Technische Spezifikationen: Shenghua GSW

Drahtkonfiguration	Durchmesser (mm)	Zugfestigkeit (MPa)	Gewicht (kg/km)	Schlüsselanwendungen
Sieben Viertel.78	14.29	155.7 kN (Extra High)	991	Bergreiche Korridore
19/4.50	22.22	248.2 kN (Hoch)	2,352	Küstennetze
37/4.55	31.75	721.5 kN (sehr hoch)	4,833	Wüsten-HV-Linien

Drei Festigkeitsstufen: Allgemein (1,290 ∼ 1,620 MPa), Hoch (1,380 ∼ 1,590 MPa), Sehr hoch (1,520 ∼ 1,620 MPa)

Kritische Anwendungen

Extreme Wetter: 19/3.81mm GSW ACSR (259,3 kN Stärke) unterstützt 500m Spannweite in Himalaya-Eiszonen
Küstennetze: 7/3.05 mm Zinkschicht (215 g/m2) verhindert Salzspray in südostasiatischen Netzen
Integration erneuerbarer Energien: 37/4,09mm-Leiter (581,8 kN) verbinden 1 GW Offshore-Windparks mit einem Wirkungsgrad von 0,0406 Ω/km

Warum Shenghua die weltweiten Transmissionsprojekte dominiert

Mehr als 30 Jahre Erfahrung: Lieferung von mehr als 15.000 km GSW ACSR für das West-Ost-Energieprojekt Chinas
Strenge Prüfungen: In-house-Labors validieren Eisbelastungsbeständigkeit (-30°C), Vibrationsmüdigkeit (50M+ Zyklen) und Kriechbeständigkeit
Nachhaltige Fertigung: Zinkrecyclingprozesse verringern die Umweltbelastung um 40%

Spezifikationen

Das Produkt galvanisiertes Stahldraht (GSW) wird für die Leitung von ACSR (Aluminium Conductor Steel Reinforced) verwendet.Das von Shenghua hergestellte GSW weist hervorragende mechanische Eigenschaften auf., beste Beschichtungsqualität und guter Oberflächenzustand.

	Durchmesser ((mm)			Zugfestigkeit ((Mpa)		Gewicht von Zink ((g/m2)
	1.24 bis 2.25			1340 bis 1620		185 bis 215
	2.25 bis 3.00			1310 bis 1590		230
	3.00 bis 3.50			1290 bis 1550		245
	3.50 bis 4.25			1290 bis 1520		260
	4.25 bis 4.75			1290 bis 1520		275
	4.75 bis 5.50			1290 bis 1520		290

Intensitätsniveau	Durchmesser des Drahtes	Min. Zugkraft		Min. Stress mit 1%	Min. Verlängerung	Min. Anzahl der 360°	Durchmesser der Prüfung
		Stärke		Erweiterung	Prozentsatz, wenn L=250	Schleifen		Mandrill
	mm		MPA	MPA	%			Mehrfach
	> 1,24 ~ 2.25	1340		1170	3.0	16		1
	> 2,25 bis 275	1310		1140	3.0	16		1
	> 2,75 bis 3.00	1310		1140	3.5	16		1
Allgemeine	>3.00 bis 3.50	1290		1100	3.5	14		1
	> 3,50 bis 4.25	1290		1100	4.0	12		1
	> 4,25 bis 4.75	1290		1100	4.0	12		1
	> 4,75 bis 5.50	1290		1100	4.0	12		1
	> 1,24 ~ 2.25	1450		1310	2.5	16		3
	> 2,25 bis 275	1410		1280	2.5	16		3
	> 2,75 bis 3.00	1410		1280	3.0	16		4
Hoch	>3.00 bis 3.50	1410		1240	3.0	14		4
	> 3,50 bis 4.25	1380		1170	3.0	12		4
	> 4,25 bis 4.75	1380		1170	3.0	12		4
	> 4,75 bis 5.50	1380		1170	3.0	12		4
	> 1,24 ~ 2.25	1620		1450	2.0	14		4
	> 2,25 bis 275	1590		1410	2.0	14		4
	> 2,75 bis 3.00	1590		1410	2.5	12		5
Sehr hoch	>3.00 bis 3.50	1550		1380	2.5	12		5
	> 3,50 bis 4.25	1520		1340	2.5	10		5
	> 4,25 bis 4.75	1520		1340	2.5	10		5
	> 4,75 bis 5.50	1520		1270	2.5	10		5

GALVANISIERTER Stahldraht/GSW

						ASTM A475
Anzahl der Drähte	Ungefähr, Strand Dia.		Siemens	Hoch	Extra hoch	Ungefähr.
- Das ist Dia.			Martin Grade	Stärkegrad	Stärkegrad
	Inch	mm	kN	kN	kN	in kg/km
3/2.64	7/32	5.56	10.409	15.569	21.796	131
3/3.05	1 / 4	6.35	13.523	21.040	29.981	174
3/3.05	1 / 4	6.35	-	-	-	174
3/3.30	9/32	7.14	15.035	23.398	33.362	204
3/3.68	5/16	7.94	18.193	28.246	40.479	256
3/4.19	3/8	9.52	24.732	37.187	52.489	328
7/1.04	1/8	3.18	4.048	5.916	8.140	49
7/1.32	5/32	3.97	6.539	9.519	13.078	76
7/1.57	3/16	4.76	8.452	12.677	17.748	108
7/1.65	3/16	4.76	-	-	-	118
7/1.83	7/32	5.56	11.387	17.126	24.020	145
7/2.03	1 / 4	6.35	14.012	21.129	29.581	181
7/2.36	9/32	7.14	18.905	28.469	39.812	243
7/2.64	5/16	7.94	23.798	35.586	49.820	305
7/2.77	5/16	7.94	-	-	-	335
Sieben Drittel.05	3/8	9.52	30.915	48.040	68.503	407
Sieben Drittel.68	7/16	11.11	41.591	64.499	92.523	594
Sieben Viertel.19	1 / 2	12.70	53.823	83.627	119.657	768
Sieben Viertel.78	9/16	14.29	69.837	108.981	155.688	991
Sieben Fünftel.26	5/8	15.88	84.961	131.667	188.605	1211
19/2.54	1 / 2	12.70	56.492	84.961	118.768	751
19/2.87	9/16	12.49	71.616	107.202	149.905	948
19/3.18	5/8	15.88	80.513	124.995	178.819	1184
19/3.81	3/4	19.05	116.543	181.487	259.331	1719
19/4.50	7/8	22.22	159.691	248.211	354.523	2352
19/5.08	1	25.40	209.066	325.610	464.839	2384
37/3.63	1	25.40	205.508	319.827	456.832	3061
37/4.09	11/8	28.58	262.000	407.457	581.827	4006
37/4.55	11/4	31.75	324.720	505.318	721.502	4833
