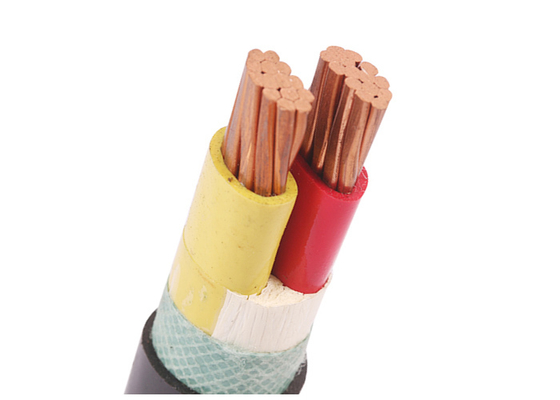

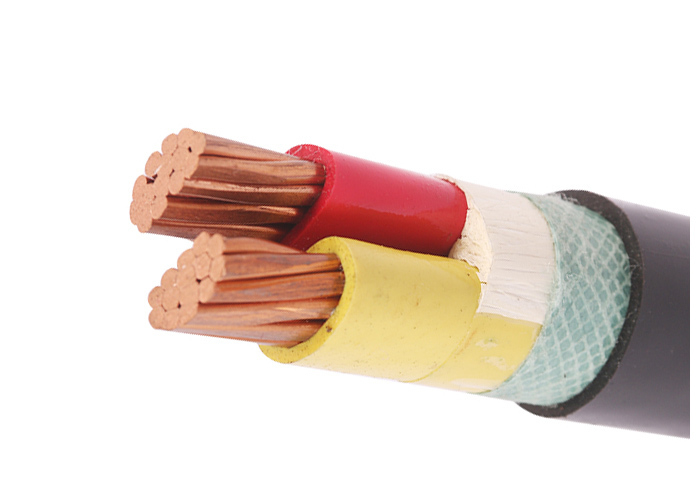

Shenghua 21/35kV XLPE-Stromkabel ♪ Abrasions- und Chemikalienbeständig (IEC 60502)
| Eigenschaft |
Wert |
| Typ |
XLPE isoliertes Stromkabel |
| Merkmal |
Niedrigspannung |
| Leiterbildschirm |
Halbleiter |
| Probe |
Frei |
| Isolierfarbe |
Gelb, Blau |
| Vorteil |
Abriebfestigkeit |
| Hülle |
PVC oder FR-PVC Typ ST2 bis IEC 60502, schwarz |
| Bildschirm |
Kupferband |
| Unternehmen |
Shenghua-Gruppe |
| Marke |
Sch Kabel |
Shenghua XLPE isoliertes Stromkabel 21/35kV: für extreme Umgebungen entwickelt, in denen andere versagen
In Industriezonen mit hohem Abrieb, Bergbau und Stromnetzen an der Küste wirkt sich die Langlebigkeit der Kabel direkt auf die Betriebskontinuität aus.Shenghua's 21/35kV XLPE isoliertes Stromkabel bietet eine unvergleichliche Widerstandsfähigkeit gegen mechanische Verschleiß, chemische Korrosion und thermische Belastungen in mehr als 60 Ländern in Projekten wie Indonesiens Surabaya Smart Grid (Null Ausfälle seit 2023) bewiesen.
Warum Shenghua neue Maßstäbe setzt
-
Drei-Schicht-Verteidigung gegen körperliche Zerstörung
- Führer:Kompaktes Aluminium mit Strang (IEC 60228 Klasse 2), das die Installationskosten um 40% gegenüber Kupfer senkt und gleichzeitig eine Dauerlastkapazität von 90 °C beibehält
- Isolierung:Nano-verstärktes XLPE hält 250°C-Kurzschlussspitzen (≤ 5 Sekunden) stand und widersteht dem Ozon-/UV-Ausfall, wodurch die Lebensdauer um 30% über das Standard-XLPE verlängert wird
- Hülle:Verstärktes FR-PVC (IEC 60502 ST2) mit einer Dicke von 3,1 mm (Modell 4 × 400 mm2), konstruiert, um direktes Begraben, Felsrückfüllung und Kanalreibung zu überstehen
-
Kritische Sicherheit in gefährlichen Umgebungen
- Feuerbeständigkeit:Halogenfreie Optionen (LSOH) für Krankenhäuser und Tunnel, die die Rauchtoxizität gemäß IEC 60332/60754 reduzieren
- Korrosionsbeständigkeit:XLPE-Schicht neutralisiert Salzwasser, Säuren und Alkalien, ideal für chemische Anlagen und Offshore-Windparks
-
Energieeffizienz durch Design
- Ultra-niedriger Widerstand:Das 4×400mm2-Modell erreicht 0,0778Ω/km, wodurch die Übertragungsverluste im Vergleich zum Branchendurchschnitt um 12-18% gesenkt werden
- Optimierter Stromfluss:4×185mm2-Konfiguration trägt 305A unterirdisch (Boden) und versorgt schwere Maschinen
Technische Überlegenheit in Szenarien mit hohem Stress
| Anwendung |
Shenghua-Lösung |
Leistungsdaten |
| Bergbaubetrieb |
Stahl-gepanzerte Varianten sind widerstandsfähig gegen Abrasionen durch Felsen + Aufprall |
Biegeradius ≤ 15 × OD; Kurzschlussvermögen bei 250 °C |
| Küstenunterstationen |
Salzsprühbeständiges XLPE + hermetische Dichtung |
0.164Ω/km Widerstand (4×185mm2); Dauerbelastung bei 90°C |
| Städtische Untergrundnetze |
FR-PVC-Hülle verhindert Schäden bei Richtungbohrungen |
3.5kV/5min Dielektrische Prüfung; Konstruktionsdauer von 30 Jahren |
Globale Konformität und Anpassung
- Zertifizierungen:CE, KEMA, RoHS, mit Tests auf Anfrage für BS/DIN/ICEA
- Maßgeschneiderte Lösungen:Termitenbeständige Beschichtungen, LSOH für die Arktis (-40°C) und maßgeschneiderte Rüstungen (SWA/STA) für seismische Zonen
Shenghua führt die Fertigung
- Größenordnung5,000+ Mitarbeiter, ISO 9001/14001 zertifizierte Fabriken, Kapazität von 15.000 km/Monat
- Global Logistics:Holztrommelverpackung (MOQ 200m); 30% Anzahlung vor der Produktion, 70% vor dem Versand
XLPE-isolierte Stromkabelanwendungen
Das Produkt wird in Stromübertragungs- und -verteilungsleitungen mit höherer Spannung eingesetzt.aber hat auch eine starke Beständigkeit gegen chemische Korrosion, Wärmealterung und Umweltbelastung.
XLPE-isolierter Stromkabelbau
- Führer:Kompakter Aluminiumleiter mit Strang, Cl.2 nach IEC 60228
- Isolierung:XLPE (verbundenes Polyethylen) bei 90 °C
- Hülle:PVC oder FR-PVC Typ ST2 bis IEC 60502, schwarz
Standards für XLPE-isolierte Stromkabel
- Internationale:IEC 60502-1, IEC 60228
- China:GB/T 12706 (nur für ZR-YJLV)
- Andere Normen:Auf Wunsch von BS, DIN und ICEA
XLPE-isolierten Stromkabeln
- Nennspannung:21/35 ((36) kV
- Maximale Leitertemperatur:unter normalen (90°C), Notfall (130°C) oder Kurzschlussbedingungen nicht länger als 5 s (250°C)
- Umgebungstemperatur:0°C, nach der Montage und nur, wenn das Kabel in einer festen Position ist
- Min. Biegeradius:20 x Kabel-O.D. für Einzelkern, 15 x Kabel-O.D. für Mehrkern
Spezifikationen für XLPE-isolierte Stromkabel
| Name: Querschnitt des Leiters (mm2) |
Stränge von Leiter (pc/mm) |
Isolationsdicke (mm) |
Ausrüstungsdicke (mm) |
Überdosis (mm) |
Gewicht (kg/km) |
Max. DC-Widerstand des Leiters (20°C) (Ω/km) |
Prüfspannung AC (kV/5min) |
Nennstrom in der Luft (A) |
Bewertungswert der Strömung im Boden (A) |
| 4 × 4 |
Ein halbes.25 |
0.7 |
1.8 |
13.0 |
155 |
7.41 |
3.5 |
27 |
36 |
| 4 × 6 |
Ein halbes.76 |
0.7 |
1.8 |
14.0 |
184 |
4.61 |
3.5 |
35 |
46 |
| 4 × 10 |
7/1.38 |
0.7 |
1.8 |
17.0 |
258 |
3.08 |
3.5 |
47 |
59 |
| 4 × 16 |
7/1.78 |
0.7 |
1.8 |
20.0 |
366 |
1.91 |
3.5 |
64 |
80 |
| 4 × 25 |
7/2.14 |
0.9 |
1.8 |
23.0 |
540 |
1.200 |
3.5 |
82 |
100 |
| 4 × 35 |
7/2.52 |
0.9 |
1.8 |
25 |
686 |
0.868 |
3.5 |
100 |
120 |
| 4 × 50 |
10/2.52 |
1.0 |
1.8 |
23 |
907 |
0.641 |
3.5 |
125 |
145 |
| 4 × 70 |
14/2.52 |
1.1 |
1.8 |
27 |
1192 |
0.443 |
3.5 |
155 |
175 |
| 4 × 95 |
19/2.52 |
1.1 |
1.9 |
31 |
1598 |
0.320 |
3.5 |
200 |
210 |
| 4 × 120 |
Ich bin rund um die Uhr da.52 |
1.2 |
2.0 |
33 |
1949 |
0.253 |
3.5 |
220 |
240 |
| 4 × 150 |
30/2.52 |
1.4 |
2.2 |
38 |
2517 |
0.206 |
3.5 |
250 |
270 |
| 4 × 185 |
37/2.52 |
1.6 |
2.3 |
42 |
3091 |
0.1640 |
3.5 |
295 |
305 |
| 4 × 240 |
48/2.52 |
1.7 |
2.5 |
47 |
3825 |
0.1250 |
3.5 |
345 |
355 |
| 4 × 300 |
61/2.52 |
1.8 |
2.6 |
52 |
4830 |
0.1000 |
3.5 |
395 |
400 |
| 4 × 400 |
61/2.97 |
2.0 |
3.1 |
66 |
5840 |
0.0778 |
3.5 |
445 |
445 |
