| Leiter: | Mehrdrähtiger Kupferleiter, Klasse 2 gemäß IEC 60228 | Isolierung: | XLPE |
|---|---|---|---|
| Hülle: | PVC oder flammhemmendes PVC | Prüfspannung: | 3.5KV/5 Minuten |
| Kerne: | Kern 5 | Anwendung: | Untergrund, Industrie, Bauwesen |
| Gesellschaft: | Zhenghua-Gruppe | Marke: | Sh Kabel |
| Hervorheben: | Strand XLPE-isolierte Stromkabel,3 |
||

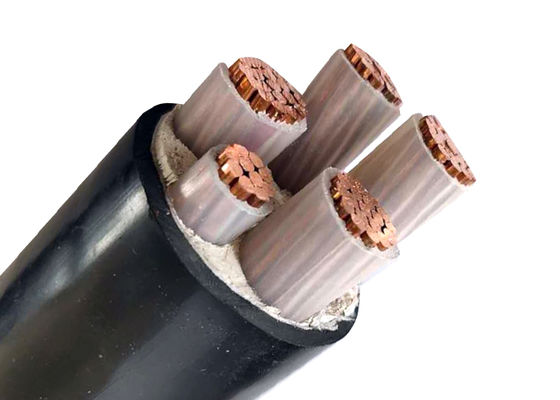

Fünfadriges, mehrdrähtiges Kupferleiter-XLPE-isoliertes Stromkabel 5Cx185 SQMM
In unternehmenskritischen elektrischen Systemen—von automatisierten Fabriken bis hin zur Hochhaus-Stromverteilung—ist eine stabile und sichere Energieübertragung unverzichtbar. Die Shanghai Shenghua Cable Group entwickelt mit ihrem 5Cx185 SQMM XLPE-isolierten Stromkabel, das aus mehrdrähtigen Kupferleitern, mehrschichtigem Schutz und branchenführender thermischer Leistung für 0,6/1-kV-Anwendungen besteht, bei denen Spannungsstabilität und Sicherheit von größter Bedeutung sind, Widerstandsfähigkeit.
Das 5-adrige Design von Shenghua bietet eine unübertroffene Ausgewogenheit für komplexe Stromnetze:
| Parameter | 5Cx185 Spezifikation | Wettbewerbsvorteil |
|---|---|---|
| Strombelastbarkeit | 375 A (Luft) / 390 A (Erdreich) | Unterstützt schwere Maschinen (z. B. CNC-Systeme, Kompressoren)
4
|
| Prüfspannung | 3,5 kV/5 min (IEC 60502-1) | Übertrifft die Sicherheitsgrenzwerte um 40 %
4
|
| Gewicht | 8.101 kg/km | Robust und dennoch 25 % leichter als stahlarmierte Äquivalente
3
|
| Betriebsbereich | -20°C bis +90°C | Ununterbrochene Leistung von arktischen Standorten bis zu Wüstensolarparks
2
|
Anwendungen
Für die Verlegung im Innen- und Außenbereich. Kann während der Installation einer gewissen Zugkraft standhalten, jedoch keinen äußeren mechanischen Kräften. Die Verlegung von Einleiterkabeln in magnetischen Kanälen ist nicht zulässig.
Standards
International: IEC 60502-1, IEC 60228, VDE, ASTM, JS, BS
China: GB/T 12706, (GB/T 18380-3 nur für ZR-YJV)
Andere Standards wie BS, DIN und ICEA auf Anfrage
Technische Daten
Nennspannung: 0,6/1 kV
Maximale Leitertemperatur: unter normalen (90 OC), Notfall- (130 OC) oder Kurzschlussbedingungen von nicht mehr als 5 s (250℃).
Min. Umgebungstemperatur 0 OC, nach der Installation und nur, wenn sich das Kabel in einer festen Position befindet
Min. Biegeradius: 20 x Kabel-Außendurchmesser für Einleiter
15 x Kabel-Außendurchmesser für Mehrleiter
Zertifikate
CE, RoHS, KEMA und weitere auf Anfrage
Gewerbliche Artikel: MOQ: 200 m
Zahlungsbedingungen: 30 % T/T vor Produktionsbeginn, 70 % T/T vor Auslieferung
Verpackung: Trommel aus Holz und Eisen
Spezifikationen
| Nennquerschnitt des Leiters | Litze Nr./Durchmesser des Leiters | Isolationsdicke | Manteldicke | Ca. Außendurchmesser |
Ca. Gewicht |
Max. Gleichstromwiderstand des Leiters (20 ℃) | Prüfspannung Wechselstrom | Strombelastbarkeit | |
| mm2 | Stk./mm | mm | mm | (mm) | kg/km | Ω /km | kV/5min | In Luft (A) | Im Erdreich (A) |
| 5 × 4 | 1/2,25 | 0,7 | 1,8 | 14,5 | 349 | 4,61 | 3,5 | 34 | 45 |
| 5 × 6 | 1/2,76 | 0,7 | 1,8 | 15,8 | 460 | 3,08 | 3,5 | 43 | 57 |
| 5× 10 | 7/1,38 | 0,7 | 1,8 | 19,0 | 699 | 1,83 | 3,5 | 60 | 77 |
| 5 × 16 | 7/1,78 | 0,7 | 1,8 | 22,0 | 1013 | 1,15 | 3,5 | 83 | 105 |
| 5 × 25 | 7/2,14 | 0,9 | 1,8 | 25,0 | 1566 | 0,727 | 3,5 | 105 | 125 |
| 5 × 35 | 7/2,52 | 0,9 | 1,9 | 28,0 | 2083 | 0,524 | 3,5 | 125 | 155 |
| 5× 50 | 10/2,52 | 1,0 | 2,0 | 31,0 | 2921 | 0,387 | 3,5 | 160 | 185 |
| 5× 70 | 14/2,52 | 1,1 | 2,1 | 36,0 | 3974 | 0,268 | 3,5 | 200 | 225 |
| 3 × 4+ 2 × 2,5 | 1/2,25+1/1,38 | 0,7 | 1,8 | 13,9 | 309 | 4,61 | 3,5 | 34 | 45 |
| 3 × 6+ 2 × 4 | 1/2,76+1/2,25 | 0,7 | 1,8 | 15,3 | 413 | 3,08 | 3,5 | 43 | 57 |
| 3 × 10+ 2 × 6 | 7/1,38+1/2,8 | 0,7 | 1,8 | 17,7 | 603 | 1,83 | 3,5 | 60 | 77 |
| 3 × 16+ 2 × 10 | 7/1,78+7/1,38 | 0,7 | 1,8 | 20,7 | 888 | 1,15 | 3,5 | 83 | 105 |
| 3 × 25+ 2 × 16 | 7/2,14+7/1,78 | 0,9 | 1,8 | 24,0 | 1342 | 0,727 | 3,5 | 105 | 125 |
| 3 × 35+ 2 × 16 | 7/2,52+7/1,78 | 0,9 | 1,8 | 25,7 | 1647 | 0,524 | 3,5 | 125 | 155 |
| 3 × 50+ 2 × 25 | 10/2,52+7/2,14 | 1,0 | 1,9 | 28,8 | 2386 | 0,387 | 3,5 | 160 | 185 |
| 5 × 6 | 1/2,76 | 0,7 | 1,8 | 15,8 | 460 | 3,08 | 3,5 | 43 | 57 |
| 3 × 70+ 2 × 35 | 14/2,52+7/2,52 | 1,1 | 2,0 | 32,4 | 3201 | 0,268 | 3,5 | 200 | 225 |
| 3 × 95+ 2 × 50 | 19/2,52+10/2,52 | 1,1 | 2,1 | 35,6 | 4269 | 0,193 | 3,5 | 245 | 270 |
| 3 × 120+ 2 × 70 | 24/2,52+14/2,52 | 1,2 | 2,3 | 41,1 | 5437 | 0,153 | 3,5 | 285 | 310 |
| 3 × 150+ 2 × 70 | 30/2,52+14/2,52 | 1,4 | 2,4 | 43,6 | 6519 | 0,124 | 3,5 | 325 | 345 |
| 3 × 185+ 2 × 95 | 37/2,52+19/2,52 | 1,6 | 2,5 | 49,1 | 8101 | 0,0991 | 3,5 | 375 | 390 |
| 3 × 240+ 2 × 120 | 48/2,52+24/2,52 | 1,7 | 2,7 | 54,2 | 10340 | 0,0754 | 3,5 | 440 | 450 |
| 3 × 300+ 2 × 150 | 61/2,52+30/2,52 | 1,8 | 2,8 | 55,6 | 12810 | 0,0601 | 3,5 | 505 | 515 |
| 4 × 10+ 1 × 6 | 7/1,38+1/2,8 | 0,7 | 1,8 | 18,3 | 649 | 1,83 | 3,5 | 60 | 77 |
| 4 × 16+ 1 × 10 | 7/1,78+7/1,38 | 0,7 | 1,8 | 21,1 | 965 | 1,15 | 3,5 | 83 | 105 |
| 4 × 25+ 1 × 16 | 7/2,14+7/1,78 | 0,9 | 1,8 | 24,5 | 1456 | 0,727 | 3,5 | 105 | 125 |
| 4 × 35+ 1 × 16 | 7/2,52+7/1,78 | 0,9 | 1,8 | 26,9 | 1863 | 0,524 | 3,5 | 125 | 155 |
| 4 × 50+ 1 × 25 | 10/2,52+7/2,14 | 1,0 | 1,9 | 28,8 | 2633 | 0,387 | 3,5 | 160 | 185 |
| 4 × 70+ 1 × 35 | 14/2,52+7/2,52 | 1,1 | 2,0 | 32,4 | 3565 | 0,268 | 3,5 | 200 | 225 |
| 4 × 95+ 1 × 50 | 19/2,52+10/2,52 | 1,1 | 2,1 | 35,6 | 4735 | 0,193 | 3,5 | 245 | 270 |
| 4 × 120+ 1 × 70 | 24/2,52+14/2,52 | 1,2 | 2,3 | 41,1 | 5977 | 0,153 | 3,5 | 285 | 310 |
| 4 × 150+ 1 × 70 | 30/2,52+14/2,52 | 1,4 | 2,4 | 43,6 | 7276 | 0,124 | 3,5 | 325 | 345 |
| 4 × 185+ 1 × 95 | 37/2,52+19/2,52 | 1,6 | 2,5 | 49,1 | 9055 | 0,0991 | 3,5 | 375 | 390 |
| 4 × 240+ 1 × 120 | 48/2,52+24/2,52 | 1,7 | 2,7 | 54,2 | 11567 | 0,0754 | 3,5 | 440 | 450 |
| 4 × 300+ 1 × 150 | 61/2,52+30/2,52 | 1,8 | 3,1 | 66,3 | 14321 | 0,0601 | 3,5 | 505 | 515 |
