| Leiter: | Kupferleiter mit Strang | Isolierung: | XLPE |
|---|---|---|---|
| Hülle: | LSZH | Prüfspannung: | 3.5KV/5 Minuten |
| Produktname: | XLPE-isoliertes PVC-ummanteltes Starkstromkabel | Kern: | Mehradrig |
| Gesellschaft: | Zhenghua-Gruppe | Marke: | Sh Kabel |
| Hervorheben: | PVC-Kopferleiterkabel mit Hülle,Shanghai Shenghua Kabel,Kupferleiterkabel |
||
N2XY POWER CABLE KUPER

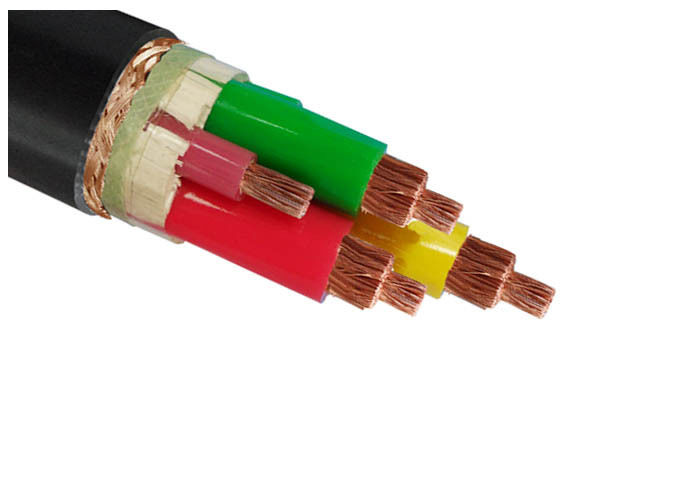

N2XY Kupferleiter XLPE Isolierung PVC-Schalstromkabel
Im Rückgrat von industriellen Stromnetzen von intelligenten Netzen bis hin zu erneuerbaren Energieanlagen definiert die elektrische Widerstandsfähigkeit den Betriebserfolg.Die Shanghai Shenghua Cable Group liefert kompromisslose Zuverlässigkeit mit ihren N2XY Kupferleiter XLPE isolierten Stromkabeln , entwickelt für die Übertragung von 0,6/1 kV in anspruchsvollen Umgebungen, in denen Hitze, Feuchtigkeit und mechanische Belastungen herkömmliche Lösungen bedrohen.
| Parameter | N2XY 3 × 150 + 2 × 70 | N2XY 4 × 185 + 1 × 95 | Leistungsvorteil |
|---|---|---|---|
| Aktuelle Bewertung | 325A (Luft) / 345A (Boden) | 375A (Luft) / 390A (Boden) | Schwermaschinen in Stahlwerken/Rechenzentren |
| Leiterwiderstand | 0.124 Ω/km (20°C) | 0.0991 Ω/km (20°C) | 18% geringerer Energieverlust im Vergleich zu Aluminiumkerne |
| Prüfspannung | 3.5kV/5min | 3.5kV/5min | Überschreitet die IEC 60502 Sicherheitsschwellenwerte 3
|
| Gewicht. | 6,519 kg/km | 9,055 kg/km | Leichtgewicht, aber robust für Langstreckenanlagen |
Die Kabel von Shenghua entsprechen:
Bauarbeiten
Leiter: Kupferleiter mit Strang, Klasse 2 nach IEC 60228
Isolierung: XLPE
Hülle: LSZH
Prüfspannung:3.5KV/5 Minuten
Anwendungen
Das Kabel eignet sich für die feste Verlegung in der AC 50Hz,für die elektrische Übertragung.
Normen
Internationale: VDE0276,IECASTM,JS,BS
China: GB/T 12706, GB/T 19666
Andere Normen wie BS, DIN und ICEA auf Anfrage
Zertifikate
Nennspannung:00,6/1 kV
Maximale Leitertemperatur: unter normalen (90 oC), Notfall (130 oC) oder Kurzschlussbedingungen nicht mehr als 5 s (250 °C).
Min. Umgebungstemperatur 0 oC, nach der Montage und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 20 x Kabelüberdosierung für einen einzigen Kern
15 x Kabel O.D. für Mehrkern
CE, RoHS, , KEMA und weitere auf Anfrage
Handelsartikel: MOQ: 200m
Zahlungsbedingungen: 30% T/T vor Produktion, 70% T/T vor Lieferung
Verpackung: Holz-Eisentrommel
Spezifikationen
| Name: Querschnitt des Leiters | Stränge Nr./Dia. von Leiter | Isolationsdicke | Ausmaß der Umhüllung | Ungefähr. Überdosis. |
Ungefähr. Gewicht |
Max. DC-Widerstand des Leiters (20 °C) | Prüfspannung AC | Aktuelles Rating | |
| mm2 | PC/mm | mm | mm | (mm) | in kg/km | Ohm/km | KV/5min | In der Luft (A) | Im Boden (A) |
| 5 × 4 | Ein halbes.25 | 0.7 | 1.8 | 14.5 | 349 | 4.61 | 3.5 | 34 | 45 |
| 5 × 6 | Ein halbes.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 5 mal 10 | 7/1.38 | 0.7 | 1.8 | 19.0 | 699 | 1.83 | 3.5 | 60 | 77 |
| 5 × 16 | 7/1.78 | 0.7 | 1.8 | 22.0 | 1013 | 1.15 | 3.5 | 83 | 105 |
| 5 × 25 | 7/2.14 | 0.9 | 1.8 | 25.0 | 1566 | 0.727 | 3.5 | 105 | 125 |
| 5 × 35 | 7/2.52 | 0.9 | 1.9 | 28.0 | 2083 | 0.524 | 3.5 | 125 | 155 |
| 5 × 50 | 10/2.52 | 1.0 | 2.0 | 31.0 | 2921 | 0.387 | 3.5 | 160 | 185 |
| 5 × 70 | 14/2.52 | 1.1 | 2.1 | 36.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 3 mal 4 plus 2 mal 2.5 | Das ist ein zweieinhalbhundertfünfundzwanzig plus ein einhundert.38 | 0.7 | 1.8 | 13.9 | 309 | 4.61 | 3.5 | 34 | 45 |
| 3 × 6 + 2 × 4 | 1/2.76 plus 1/2. Das ist ein sehr gutes Beispiel.25 | 0.7 | 1.8 | 15.3 | 413 | 3.08 | 3.5 | 43 | 57 |
| 3 × 10 + 2 × 6 | 7/1.38 + 1/2.8 | 0.7 | 1.8 | 17.7 | 603 | 1.83 | 3.5 | 60 | 77 |
| 3 × 16 + 2 × 10 | 7/1.78 + 7/1.38 | 0.7 | 1.8 | 20.7 | 888 | 1.15 | 3.5 | 83 | 105 |
| 3 × 25 + 2 × 16 | 7/2.14 + 7/1.78 | 0.9 | 1.8 | 24.0 | 1342 | 0.727 | 3.5 | 105 | 125 |
| 3 × 35 + 2 × 16 | 7/2,52 + 7/1.78 | 0.9 | 1.8 | 25.7 | 1647 | 0.524 | 3.5 | 125 | 155 |
| 3 × 50 + 2 × 25 | 10/2,52 + 7/2.14 | 1.0 | 1.9 | 28.8 | 2386 | 0.387 | 3.5 | 160 | 185 |
| 5 × 6 | Ein halbes.76 | 0.7 | 1.8 | 15.8 | 460 | 3.08 | 3.5 | 43 | 57 |
| 3 × 70 + 2 × 35 | 14/2,52 + 7/2.52 | 1.1 | 2.0 | 32.4 | 3201 | 0.268 | 3.5 | 200 | 225 |
| 3 × 95 + 2 × 50 | 19/2,52 + 10/2.52 | 1.1 | 2.1 | 35.6 | 4269 | 0.193 | 3.5 | 245 | 270 |
| 3 × 120 + 2 × 70 | 24/2.52+14/2. Das ist das.52 | 1.2 | 2.3 | 41.1 | 5437 | 0.153 | 3.5 | 285 | 310 |
| 3 × 150 + 2 × 70 | 30/2.52 + 14/252 | 1.4 | 2.4 | 43.6 | 6519 | 0.124 | 3.5 | 325 | 345 |
| 3 × 185 + 2 × 95 | 37/2,52 + 19/2.52 | 1.6 | 2.5 | 49.1 | 8101 | 0.0991 | 3.5 | 375 | 390 |
| 3 × 240 + 2 × 120 | 48/2,52 plus 24/2. Das ist ein sehr schwieriger Punkt.52 | 1.7 | 2.7 | 54.2 | 10340 | 0.0754 | 3.5 | 440 | 450 |
| 3 × 300 + 2 × 150 | 61/2,52 + 30/2.52 | 1.8 | 2.8 | 55.6 | 12810 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 10 + 1 × 6 | 7/1.38 + 1/2.8 | 0.7 | 1.8 | 18.3 | 649 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 + 1 × 10 | 7/1.78 + 7/1.38 | 0.7 | 1.8 | 21.1 | 965 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 + 1 × 16 | 7/2.14 + 7/1.78 | 0.9 | 1.8 | 24- Ich weiß.5 | 1456 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 + 1 × 16 | 7/2,52 + 7/1.78 | 0.9 | 1.8 | 26.9 | 1863 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 + 1 × 25 | 10/2,52 + 7/2.14 | 1.0 | 1.9 | 28.8 | 2633 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 + 1 × 35 | 14/2,52 + 7/2.52 | 1.1 | 2.0 | 32.4 | 3565 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 + 1 × 50 | 19/2,52 + 10/2.52 | 1.1 | 2.1 | 35.6 | 4735 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 + 1 × 70 | 24/2.52+14/2. Das ist das.52 | 1.2 | 2.3 | 41.1 | 5977 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 + 1 × 70 | 30/2.52 + 14/252 | 1.4 | 2.4 | 43.6 | 7276 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 + 1 × 95 | 37/2,52 + 19/2.52 | 1.6 | 2.5 | 49.1 | 9055 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 + 1 × 120 | 48/2,52 plus 24/2. Das ist ein sehr schwieriger Punkt.52 | 1.7 | 2.7 | 54.2 | 11567 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 + 1 × 150 | 61/2,52 + 30/2.52 | 1.8 | 3.1 | 66.3 | 14321 | 0.0601 | 3.5 | 505 | 515 |
