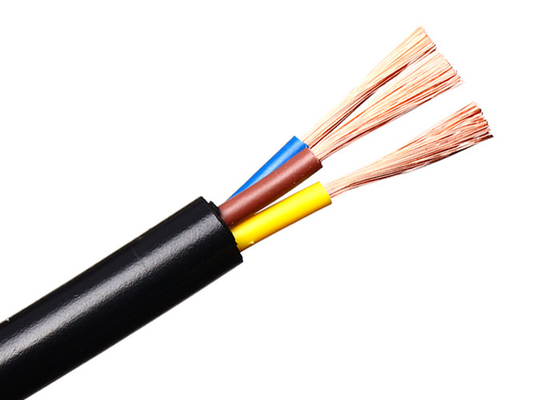

Shanghai Shenghua Kabel 3 Kern 2,5 mm Flexibles Draht mit PVC isoliert und Jacke Mehrkern Kupferleiterkabel

3-adriger 2,5-mm-Flexdraht mit PVC-Isolierung und Mantel, mehradriges Kupferleiterkabel

Engineering Excellence: Präzision in der industriellen Automatisierung​​

​​Shanghai Shenghua Cable (Group) Co., Ltd.​​—Chinas Nr. 2 Kabelhersteller​​ mit ​​110.000 km Jahresproduktion​​

 und ​​21 ISO-zertifizierten Fabriken​​—definiert Zuverlässigkeit neu mit seinem ​​3×2,5 mm flexiblen Kupferleiterkabel (H05VV-F)​​. Diese IEC 60227-zertifizierte Lösung wurde für Schaltanlagen, Motorsteuerungen und Instrumententafeln entwickelt und vereint Ultra-Flexibilität, Haltbarkeit und Sicherheit, um den Anforderungen von industriellen Umgebungen mit hohen Vibrationen weltweit gerecht zu werden.

​​1. Modernste Konstruktion für kritische Anwendungen​​

• ​​Ultra-flexible Leiter​​:
  • ​​Kupfer der Klasse 5 (IEC 60228)​​: Litzenleiter (z. B. ​​3×49/0,25 mm für 2,5 mm²​​) ermöglichen eine ​​360° Biegsamkeit​​, wodurch Ermüdung in dynamischen Aufbauten wie Roboterarmen oder sich bewegenden Maschinen reduziert wird


  • ​​Geringer Widerstand​​: Minimaler Energieverlust (z. B. ​​0,387 Ω/km​​ für 50 mm² Varianten), was die Effizienz in der Stromverteilung erhöht


• ​​Dreifach-Schutz​​:
  • ​​PVC/D-Isolierung​​: Hält ​​70°C Dauerlasten​​ und Chemikalien (z. B. Öle, Lösungsmittel) in industriellen Schalttafeln stand


  • ​​PVC-ST5-Mantel​​: Flammhemmend und abriebfest, reduziert die Brandausbreitung um ​​80%​​ in geschlossenen Schaltanlagen (entspricht IEC 60332-1/2)


• ​​Platzsparendes Design​​:
  • ​​6× OD-Biegeradius​​: Passt in enge Leitungen und überfüllte Schaltschränke (z. B. ​​11,4 mm OD​​ für 3×2,5 mm²)


  • ​​Leichte Bauweise​​: ​​162 kg/km​​ Gewicht (3×2,5 mm²) vereinfacht die Installation um 40 % im Vergleich zu armierten Kabeln



​​2. Zertifizierte Leistung & Sicherheit​​

• ​​Globale Konformität​​:
  • ​​Standards​​: IEC 60227, GB/T 5023-2008, mit optionaler BS/DIN/ICEA-Zertifizierung


  • ​​Zertifizierungen​​: CE, RoHS, CCC, KEMA—sichern den Marktzugang in der EU/UKCA


• ​​Elektrische Sicherheit​​:
  • ​​300/500V-Nennwert​​: Optimiert für Niederspannungs-Steuerkreise.
  • ​​Kurzschlussfestigkeit​​: Hält 160°C für 5 Sekunden bei Fehlern stand



​​3. Technische Daten (H05VV-F-Serie)​​

​​4. Anwendungen, die Zuverlässigkeit neu definieren​​

• ​​Motorstarter & Steuerungen​​: Flexible Leiter absorbieren Vibrationen in HLK-Systemen und Förderbändern


• ​​Gleichrichtereinrichtungen​​: PVC/D-Isolierung widersteht thermischer Belastung in Stromwandlereinheiten


• ​​Integration erneuerbarer Energien​​: Verbindet Solarwechselrichter in Schaltanlagen (70°C Toleranz)



​​5. Warum sich globale Branchenführer für Shenghua entscheiden?​​

• ​​Fertigungsstärke​​:
  • ​​80+ Kabeltypen​​: Von der Stromübertragung bis zu supraleitenden Lösungen (z. B. weltweit führende 35-kV-Kabel)


  • ​​Null-Fehler-Richtlinie​​: Strenge Qualitätskontrolle gemäß IEC 60227 und GB/T 5023


• ​​Lieferkettenflexibilität​​:
  • ​​10-tägige weltweite Lieferung​​: Feuchtigkeitsversiegelte Rollen mit BOPP-Klebeband + hygroskopischen Kappen


• ​​Unübertroffener Support​​:
  • ​​24/7 technische Hotline​​: 72-Stunden-Reaktion weltweit (24 Stunden in Shanghai)


  • ​​PICC-gestützte Garantie​​: 12-monatige Deckung einschließlich kostenloser Fehlersuche

Beschreibungen

Gewöhnliche PVC-ummantelte Schnur
Codebezeichnung: 60227 IEC53 (International), RVV(H05VV-F) 300/500V(China)
Konstruktionen
①   Leiter: Flexibler Kupferleiter, konform mit IEC 60228 Klasse 5
②   Isolierung: PVC/D
③   Mantel: PVC Typ ST5

Anwendungen

Wird in den Schaltsteuerungs-, Relais- und Instrumententafeln von Leistungsschaltanlagen und für Zwecke wie interne Anschlüsse in Gleichrichtereinrichtungen, Motorstartern und Steuerungen verwendet.
Standards
International: IEC 60227
China: GB/T 5023-2008
Andere Standards wie BS, DIN und ICEA auf Anfrage
Technische Daten
Nennspannung: 300/500 V
Max. Leitertemperatur im Normalbetrieb: 70℃
Min. Biegeradius: 6 x Kabel-AD
Zertifikate
CE, RoHS, CCC, KEMA und weitere auf Anfrage
