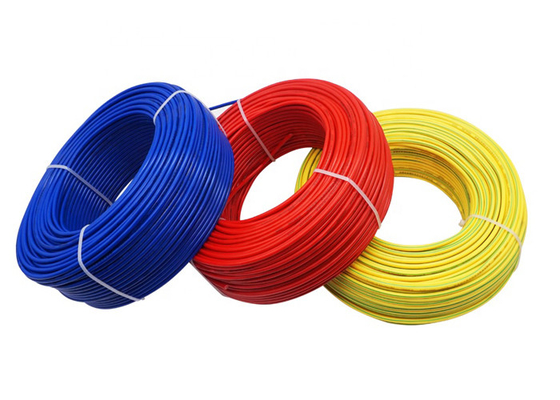

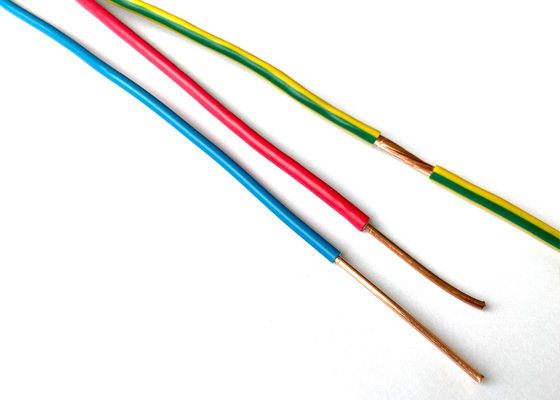

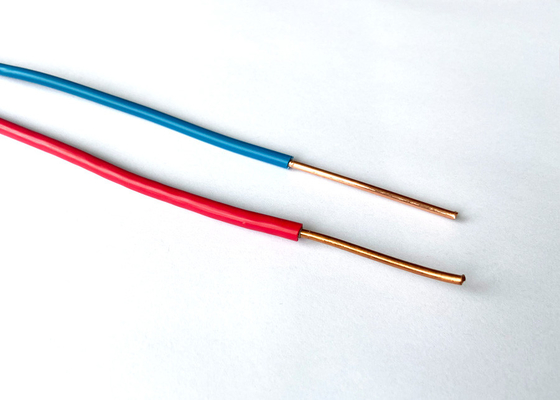

Shanghai shenghua-Gruppe Kabel 3Kern 2,5 mm Flexibler Draht mit PVC isoliert und Jacke Mehrkern Kupferleiterkabel

Flexible Draht mit PVC-Dämmung und Jackett

Technische Exzellenz: Präzision in der Industrieautomation steigern

Shanghai Shenghua Cable (Group) Co., Ltd. wurde mit 110.000 km jährlicher Produktion und 21 ISO-zertifizierten Fabriken als der zweitgrößte Kabelhersteller in China eingestuft.5 mm flexibles Kupferleiterkabel (H05VV-F) Diese IEC 60227-zertifizierte Lösung, die für Schaltanlagen, Motorsteuerungen und Instrumententafeln entwickelt wurde, vereint Ultra-Flexibilität, Langlebigkeit,und Sicherheit, um den Anforderungen von hochvibrativen Industrieumgebungen weltweit gerecht zu werden

1. Modernste Konstruktion für kritische Anwendungen

• Ultraflexible Leiter:
  • Klasse 5 Kupfer (IEC 60228): Stranggeleitete Leiter (z. B. 3 × 49 / 0,25 mm für 2,5 mm2) ermöglichen eine 360 ° Biegeflexibilität und reduzieren die Müdigkeit in dynamischen Anlagen wie Roboterarmen oder beweglichen Maschinen


  • Niedriger Widerstand: Minimaler Energieverlust (z. B. 0,387 Ω/km bei 50 mm2-Varianten) und Effizienzsteigerung bei der Stromverteilung


• Dreifach geschützte Schichten:
  • PVC/D-Dämmung: Widerstandsfähig gegen Dauerbelastungen bei 70 °C und chemische Exposition (z. B. Öl, Lösungsmittel) in Industrieplatten.
  • PVC-ST5-Hülle: Flammschutz- und Abriebsbeständig, die Brandverbreitung in geschlossenen Schaltanlagen um 80% reduziert


• Raum sparendes Design:
  • 6 × OD Biegeradius: Passt zu engen Leitungen und überfüllten Steuerschränken (z. B. 11,4 mm OD für 3 × 2,5 mm2).
  • Leichtbau: 162 kg/km Gewicht (3×2,5 mm2) vereinfacht die Installation um 40% gegenüber gepanzerten Kabeln



2. Zertifizierte Leistung und Sicherheit

• Globale Einhaltung:
  • Normen: IEC 60227, GB/T 5023-2008, mit optionale BS/DIN/ICEA-Zertifizierung.
  • Zertifizierungen: CE, RoHS, CCC, KEMA, die den EU/UKCA-Marktzugang gewährleisten


• Elektrische Sicherheit:
  • 300/500V: Optimiert für Niederspannungssteuerungsschaltungen.
  • Kurzschlussfestigkeit: Bei Fehlern hält es 160 °C für 5 Sekunden aus.

3. Technische Spezifikationen (Serie H05VV-F)

4. Anwendungen, die Zuverlässigkeit neu definieren

• Motorstarter und Steuerungen: Flexible Leiter absorbieren Vibrationen in HVAC-Systemen und Förderbändern.
• Ausrüstung für die Berichtigung: PVC/D-Dämmung widersteht thermischer Belastung in Leistungsumwandlungseinheiten.
• Integration erneuerbarer Energien: Anbindung von Solarumrichtern an Schaltanlagen (70°C Toleranz)



5. Warum entscheiden sich weltweit führende Unternehmen für Shenghua?

• Herstellungsfähigkeiten:
  • 80+ Kabeltypen: Von der Stromübertragung bis hin zu Supraleiterlösungen (z. B. weltweit führende 35 kV-Kabel)
    2

    3
    .
  • Null-Fehler-Richtlinie: Strenge Qualitätskontrolle gemäß IEC 60227 und GB/T 5023
    1
    .
• Versorgungskette Agilität
  • 10-tägige Lieferung: Feuchtigkeitsdichte Rollen mit BOPP-Band + hygroskopische Kappen
    1
    .
• Unübertroffene Unterstützung:
  • 24/7 Technische Hotline: 72 Stunden weltweite Reaktion (24 Stunden in Shanghai).
  • PICC-gestützte Garantie: 12-monatige Abdeckung einschließlich kostenloser Debugging

Beschreibungen

Gewöhnliches PVC-Schleifseil
Codierung: 60227 IEC53 (International), RVV ((H05VV-F) 300/500V ((China)
Bauarbeiten
1 Leiter: Flexibler Kupferleiter nach IEC 60228 Klasse 5
2 Isolierung: PVC/D
3 Hülle: PVC Typ ST5

Anwendungen

Verwendet in Schaltersteuer-, Relais- und Instrumentationsplatten von Leistungsschaltergeräten und für Zwecke wie interne Stecker in Geräten für Geräte zum Richten, Motorstarter und Steuerungen.
Normen
Internationale Norm: IEC 60227
China: GB/T 5023-2008
Andere Normen wie BS, DIN und ICEA auf Anfrage
Technische Daten
Nennspannung: 300/500 V
Max. Leitertemperatur im normalen Betrieb: 70°C
Min. Biegeradius: 6 x Kabelüberdosierung
Zertifikate
CE, RoHS, CCC, KEMA und weitere auf Anfrage
