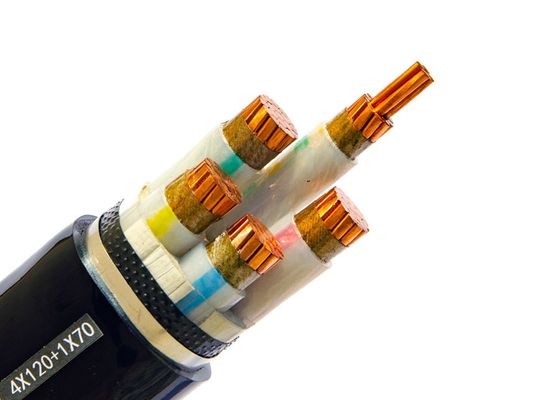

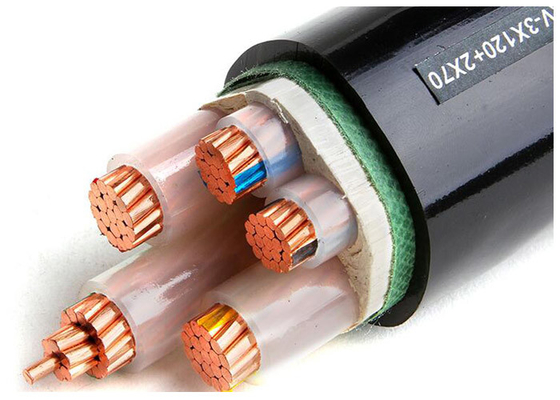

Shenghua Niederspannungs-Mehrader-Kupferkabel mit Xlpe-Isolierung

Niedrige Spannung Multi-Core-Kupfer-Elektro-XLPE-Isolier-Stromkabel-LV mit Zertifikaten mit Zertifikaten


Zukunftssichere EV-Ladeinfrastrukturanforderungen intelligenteren Kabeln: Shenghuas XLPE-Lösung

90 ° C kontinuierliche Bewertung + 160 ° C Notfallüberlast für schnelle Ladegeräte und Untergrundinstallationen

Da der globale EV -Umsatz bis 2030 (IEA) prognostiziert wird, sind Probleme mit Überhitzung und Haltbarkeit bei Ladungskabeln kritische Engpässe. Das Shenghua-Stromkabel adressiert dies mit XLPE-INSULDISCHEN KABLE mit niedriger Spannung, die mit einer kontinuierlichen Wärme von 90 ° C und kurzfristigen Überlastung von 160 ° C konstruiert wurden-in 150 kW+ DC-Schnellladegeräte und unterirdischen Ladestationen validiert. Unsere CE + KEMA-zertifizierten Designs kombinieren die XLPE-Isolierung und die FR-PVC-Ummantelung, um die Risiken des thermischen Abbaus zu eliminieren und gleichzeitig die EMI-Abschirmung für eine stabile Stromversorgung zu gewährleisten

Warum XLPE in EV -Ladeanwendungen übertrifft

1. Wärmeleits widerstandsfähig:

   • 90 ° C kontinuierlicher Betrieb: XLPE-Isolierung widersetzt sich im Gegensatz zu Standard-PVC-Kabeln (max.


   • 160 ° C -Notverträglichkeit: Stützt Überstiegsströme während der Spitzenladezyklen (z. B. Tesla V3 -Supercharger)



2. EMI -Schild:

   • Kupferbandbildschirme: Blockelektromagnetische Interferenzen aus benachbarten Stromleitungen blockieren und die Einhaltung der CE -EMC -Richtlinie 2014/30/EU sicherstellen



3. Mechanische Haltbarkeit:

   • Flexible Leiter der Klasse 5: Halten Sie mehr als 10.000 Biegerzyklen in versenkbaren Ladesystemen stand


   • FR-PVC-Hülle: Flammenretterant (IEC 60332-3 Katze) und UV-resistent für den Gebrauch im Freien/unterirdisch



In hohen Aufladungsszenarien bewiesen

• 150 kW + DC Schnelle Ladegeräte: 3 × 150 mm² + 1 × 95 mm² Konfigurationen liefern 500A -Strom ohne thermische Drosselung


• Unterirdische Leitungen: LSZH -Varianten (Low Smoke Zero Halogen) treffen DIN 4102 Rauchdichtestandards für geschlossene Parkhäuser


• Nachrüstungen der Tankstelle: ölresistente Mantelmaterialien verhindern Abbau von Kraftstoffverschmutzungen (getestet auf ISO 6722)



Technische Spezifikationen

Warum Shenghua für EV -Ladeprojekte wählen?

• Schnelle Anpassung: Schneiderleitergrößen (1,5–400 mm²), Panzerung (Stahldraht/SWA) und Hülle (Schwarz/Gelbgrün) in 7 Tagen


  .
• Global Compliance: Erfüllt IEC 60228, GB/T 33594 (EV -Ladestandards) und EN 50620 (EU -Ladungsinfrastruktur)


  .
• Sicherheit von Null-Halogen: LSZH-Optionen reduzieren giftige Rauchrisiken in Tunneln/Hochhäusern



Anwendungen: XLPE -Isolierkabel wird als Leistungsverteilung und Übertragungsleitung bei Nennspannung 0,6/1KV verwendet.

Konstruktion:


Ratschläge

Nennspannung
Anwendungsstandard: IEC/BS/UL/GB
Anzahl der Kerne und Indiens für die Kabelkerne
Leitergröße und Konstruktion
Art der Isolierung
Gepanzert oder unbezahlt. Wenn Rüstung, die Rüstungsart und das Material
Die Anforderung von Scheide
Kabel- und Verpackungsbedarf
Andere Anforderungen


Technische Daten: Nennspannung: 0,6/1kV niedrige Spannung
Maximale Leitertemperatur: Unter normalem (90 ℃), Notfall (130 ℃) oder Kurzschluss nicht mehr als 5 s (250 ℃).
Min. Umgebungstemperatur. 0 OC, nach der Installation und nur dann, wenn das Kabel in einer festen Position liegt
Min. Biegeradius: 20 x Kabel OD für Einzelkern ohne Rüstung
15 x Kabel OD für Multi Core ohne Rüstung
15 x Kabel OD für Einzelkern mit Rüstung
12 x Kabel OD für Multi Core mit Rüstung

Standards: International: IEC 60502, IEC 60228, (IEC 60332-3 nur für FR-Type)
China: GB/T 12706, (nur GB/T 18380-3 für FR-Type)
Andere Standards wie BS, DIN, VDE und ICEA auf Anfrage

Installation

1. Die Installationstemperatur sollte nicht über 20 ° C, wenn die Umgebungstemperatur niedriger als 0 ℃ liegt, sollte das Kabel vorgeheizt werden.
2. Der Biegeradius des Kabels sollte mindestens 8 Mal.
3. Nach der Installation sollte das Kabel mit dem Stillschadenspannungstest für 15 min. 3,5 kV DC

Technischer Parameter:

Verpackung und Versand: Wir sind in der Lage, die strengsten Lieferpläne gemäß der Bestellung zu erfüllen. Die Einhaltung der Frist ist immer oberster Priorität, da eine Verzögerung bei der Lieferung von Kabel zu einer allgemeinen Projektverzögerung und der Kostenüberschreitung beitragen kann.
Das Kabel wird in Holzrollen, Wellkisten und Spulen geliefert. Die Kabelenden sind mit einem selbstklebenden Backband und nicht hygroskopischen Dichtungskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Markierung muss mit einem wetterfesten Material an den Außenseiten der Trommel gemäß den Anforderungen des Kunden gedruckt werden.





Aftersales -Service


Wir, Shanghai Shenghua Cable Group, sind auf F & E sowie Herstellung von Kabeln und Kabel spezialisiert. Wir haben die ISO9001: 2008 International Quality System Certification (ZDHY) bestanden, die den gesamten Prozess der Verwaltung des Unternehmens abdeckt. Ein umfassendes Qualitätskontrollsystem wurde eingerichtet, um sicherzustellen, dass die Produkte den internationalen Standards entsprechen. Unser Grundsatz ist: Einrichten von erstklassigem Unternehmen, hochklassiger Produkt, hervorragender Service und bekannter Marke. "Überlegen Sie sich an die Qualitätssicherung, die den Benutzern immer zuverlässige Produkte zur Verfügung stellt" ist unser Engagement für Qualität. Die Produkte unseres Unternehmens sind von PICC (der People's Insurance Company of China) versichert. Darüber hinaus bieten wir spezifische Garantien wie unten an:

1． Wir garantieren, dass wir den im Vertrag angegebenen Anforderungen der Garantiefrist entsprechen.

2. Wir werden im Rahmen dieser Spezifikation hergestellt und die Waren sind neu, nicht genutzt, der neuesten oder aktuellen Modelle. Sobald wir ausgewählt sind, werden wir die Waren ausschließlich den Anforderungen des Vertrags liefern.

3. Die Garantie bleibt zwölf (12) Monate nach der Ware oder einem Teil gültig
davon wurde, dass der Fall an das endgültige Ziel geliefert und angenommen wurde und akzeptiert wurde
im SCC angegeben oder für achtzehn (18) Monate nach dem Datum des Versandes vom Hafen oder
Ladungsort im Herkunftsland, je nachdem, welcher Zeitraum früher endet.

V. Der Hersteller wird in angemessener Zeit die Reparatur oder den Austausch durchführen und alle Ausgaben in Bezug auf dies in Verbindung tragen.
