Produktdetails:
Zahlung und Versand AGB:
|
| Nennspannung: | 5.8/10 kV oder 6.35/11 kV | Typ des Leiters: | Stranded-Leiter (Klasse 2) |
|---|---|---|---|
| Kernmarkierung: | Nummer oder Farbstreifen | Umschlagmarke: | Druck mit Tinte oder Prägungen |
| Länge der Trommel: | 500 m oder auf Anfrage | Äußere Hüllen-Farbe: | Schwarz oder angepasst |
| Gesellschaft: | Zhenghua-Gruppe | Marke: | Sh Kabel |
| Hervorheben: | 3 Kern XLPE isoliertes Stromkabel,Einzelkern XLPE isoliertes Stromkabel,N2XSY XLPE isoliertes Stromkabel |
||

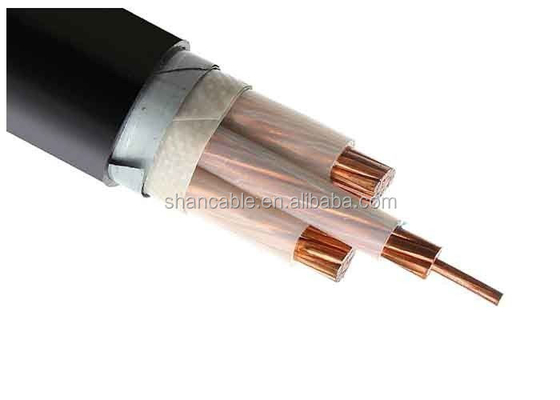

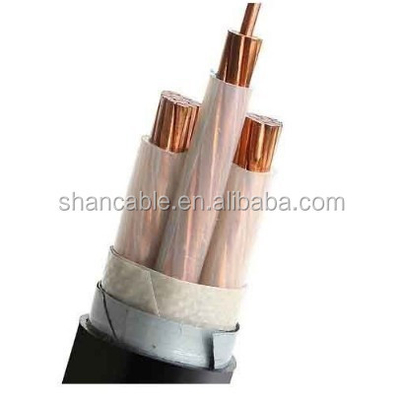

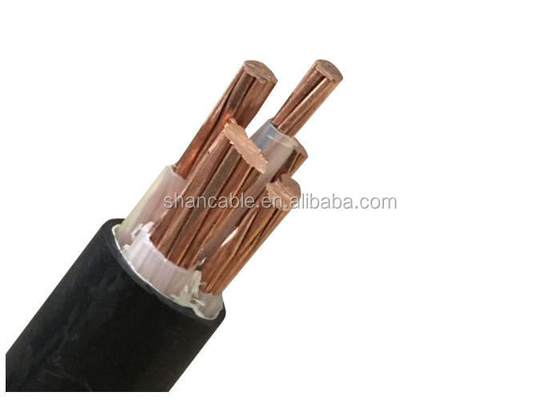

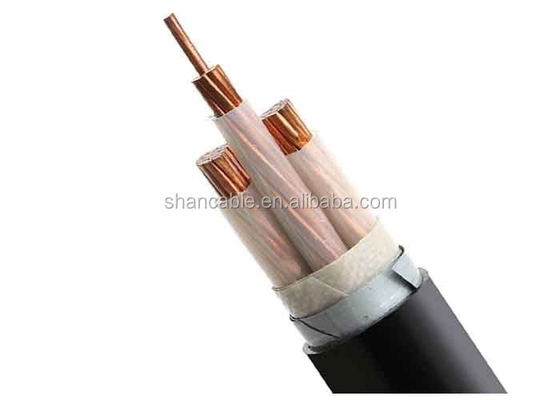

Mittelspannung XLPE isoliertes Netzkabel Einzelkern / 3-Kern Kupferleiter XLPE isoliertes Kabel N2XSY
XLPE-isolierter Stromkabelbau:
| Leiter | Kupferleiter nach IEC 60228,Klasse 2 |
| Kreisförmige oder kreisförmige Leiter | |
| Isolierung | XLPE (Cross-Linked Polyethylen) bei 90°C, viele Farben optional |
| Metallschirm optional | Kupferband oder Kupferdraht, geflochten, optional |
| Hülle | PVC oder FR-PVC Typ ST2 bis IEC 60502, schwarz oder rot oder individuell |
Technischer Parameter:
| Name: Querschnitt des Leiters | Stränge Nr./Dia. von Leiter | Isolationsdicke | Ausmaß der Umhüllung | Ungefähr. Überdosis. | Ungefähr.Gewicht | Max. DC-Widerstand des Leiters (20 °C) | Prüfspannung AC | Aktuelles Rating | |
| mm2 | PC/mm | mm | mm | (mm) | in kg/km | Ohm/km | KV/5min | In der Luft (A) | Im Boden (A) |
| 1 × 25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14/2.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | Ich bin rund um die Uhr da.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14/2.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | Ich bin rund um die Uhr da.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
Ratschläge zur Bestellung
Nennspannung
Anwendungsstandard: IEC/BS/UL/GB
Anzahl der Kerne
Größe und Konstruktion des Leiters
Typ der Isolierung
Gepanzerte oder ungepanzerte.
Die Notwendigkeit einer Hülle
Längen des Kabels und Verpackungsanforderungen
Sonstige Voraussetzung
Technische Daten:
Nennspannung 5,8/10 kV oder 6,35/11 kV Niedrigspannung
Maximale Leitertemperatur: unter Normal (90°C), Notfall (130°C) oder Kurzschluss
mehr als 5 Sekunden (250°C).
Min. Umgebungstemperatur 0 oC, nach der Montage und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 20 x Kabel-O.D. für Einzelkern ohne Panzerung
15 x Kabel O.D. für Mehrkern ohne Panzerung
15 x Kabel O.D. für Einzelkern mit Panzerung
12 x Kabel O.D. für Multi-Kern mit Panzerung
Standards:
Internationale Norm: IEC 60502, IEC 60228, (nur für den FR-Typ)
China: GB/T 12706, (GB/T 18380-3 nur für den FR-Typ)
Andere Normen wie BS, DIN, VDE und ICEA auf Anfrage
Einrichtung
1Die Installationstemperatur darf 20°C nicht übersteigen.
2Der Biegeradius des Kabels sollte nicht weniger als 8 mal sein.
Verpackung und Versand:
Wir sind in der Lage, die strengsten Lieferpläne zu erfüllen, je nach Bestellung.Die Einhaltung der Frist ist immer oberste Priorität, da jede Verzögerung bei der Lieferung von Kabel zu einer Verzögerung des Gesamtprojekts und zu Kostenüberschreitungen führen kann.
Das Kabel wird in Holzrollen, Wellpappen und Spulen geliefert.Die erforderliche Kennzeichnung ist nach Maßgabe der Kundenanforderung mit einem wetterfestem Material auf der Außenseite der Trommel zu drucken..
