| Leiter: | Pressen Sie angeschwemmten kupfernen Leiter, Cl.2 gemäß Iecs 60228 zusammen | Isolierung: | XLPE (quervernetztes Polyäthylen) veranschlagt bei 90 OC |
|---|---|---|---|
| Kern: | mehradrig | Isolierungsfarbe: | ROT, GELB, BLAU |
| Funktionierender Temp: | 90 Grad | Hülle: | PVC- oder FR-PVCart ST2 zu Iec 60502, schwarz |
| Gesellschaft: | Zhenghua-Gruppe | Marke: | Sh Kabel |
| Hervorheben: | VPE-Kabel,VPE isolierte Kabel |
||

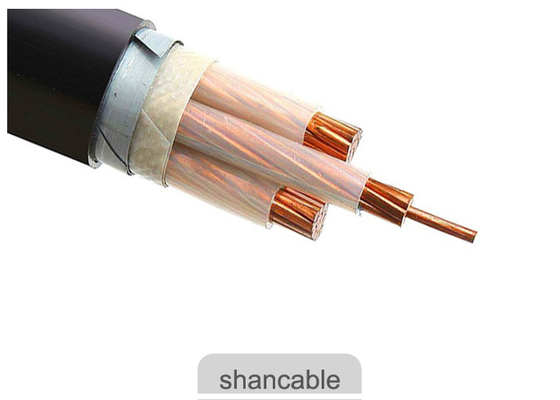

Mehradriges XLPE isolierte Stromkabel-kupferner Leiter-Niederspannung 1kv
Bau
Leiter: Pressen Sie angeschwemmten kupfernen Leiter, Cl.2 gemäß Iecs 60228 zusammen
Isolierung: XLPE (quervernetztes Polyäthylen) veranschlagt bei 90 OC
Innere Hülle: PVC-Art ST2 zu Iec 60502, schwarz
Rüstungs-Art: Doppelte Stahlbandrüstung
Hülle: PVC- oder FR-PVCart ST2 zu Iec 60502, schwarz
Anwendungen
Für zuhause und draußen legen. Fähig, bestimmte Zugkraft während der Installation, aber nicht externe mechanische Kräfte zu tragen. Das Legen des einkernigen Kabels in den magnetischen Rohren wird nicht erlaubt.
Standards
International: IEC 60502-1, IEC 60228,
China: GB/T 12706, (GB/T 18380-3 für nur ZR-YJV)
Andere Standards wie BS, LÄRM und ICEA auf Anfrage
Technische Daten
Nennspannung: 0.6/1kV
Maximale Temperatur am Leiter: unter normalem (90 OC), schließen Notfall (130OC) oder nicht mehr als 5 Zustände s (250℃) kurz.
Min. Ambient Temp. 0 OC, nach Installation und nur wenn Kabel in einer örtlich festgelegten Position ist
Min. Biegungsradius: 20 x-Kabel O.D für einkerniges
15 x-Kabel O.D für mehradriges
Zertifikate
CER, RoHS, KEMA und mehr andere auf Wunsch
Handelseinzelteile: MOQ: 200m
Zahlungsbedingungen: 30% T/T vor Produktion, 70% T/T vor Lieferung
Verpacken: Hölzerne Eisentrommel
Spezifikationen
| Nom. Querschnitt des Leiters | Strang-nein/Durchmesser. Vom Leiter | Isolierungs-Stärke | Stahlbanddicke | Hüllen-Stärke | Ca. O.D. |
Ca. Gewicht |
Max. D.C Resistance des Leiters (℃ 20) | Prüfungs-Spannung Wechselstrom | Gegenwärtige Bewertung | |
| Millimeter2 | pc/mm | Millimeter |
Millimeter |
Millimeter | (Millimeter) | kg/km | Ω /km | kV/5min | In einer Luft (a) | Im Boden (A) |
| 3 × 4 | 1/2.25 | 0,7 | 2x0.2 | 1,5 | 15 | 390 | 4,61 | 3,5 | 34 | 45 |
| 3 × 6 | 1/2.76 | 0,7 | 2x0.2 | 1,5 | 16 | 471 | 3,08 | 3,5 | 43 | 57 |
| 3 × 10 | 7/1.38 | 0,7 | 2x0.2 | 1,5 | 18 | 622 | 1,83 | 3,5 | 60 | 77 |
| 3 × 16 | 7/1.78 | 0,7 | 2x0.2 | 2,0 | 22 | 1005 | 1,15 | 3,5 | 83 | 105 |
| 3 × 25 | 7/2.14 | 0,9 | 2x0.2 | 2,0 | 25,0 | 1371 | 0,727 | 3,5 | 105 | 125 |
| 3 × 35 | 7/2.52 | 0,9 | 2x0.2 | 2,0 | 27,0 | 1724 | 0,524 | 3,5 | 125 | 155 |
| 3 × 50 | 10/2.52 | 1,0 | 2x0.2 | 2,0 | 30,0 | 2247 | 0,387 | 3,5 | 160 | 185 |
| 3 × 70 | 14/2.52 | 1,1 | 2x0.2 | 2,5 | 35,0 | 3023 | 0,268 | 3,5 | 200 | 225 |
| 3 × 95 | 19/2.52 | 1,1 | 2x0.5 | 2,5 | 39,0 | 3825 | 0,193 | 3,5 | 245 | 270 |
| 3 × 120 | 24/2.52 | 1,2 | 2x0.5 | 2,5 | 42,0 | 4642 | 0,153 | 3,5 | 285 | 310 |
| 3 × 150 | 30/2.52 | 1,4 | 2x0.5 | 3,0 | 48,0 | 5767 | 0,124 | 3,5 | 325 | 345 |
| 3 × 185 | 37/2.52 | 1,6 | 2x0.5 | 3,0 | 51,0 | 6895 | 0,0991 | 3,5 | 375 | 390 |
| 3 × 240 | 48/2.52 | 1,7 | 2x0.5 | 3,0 | 56,0 | 8617 | 0,0754 | 3,5 | 440 | 450 |
| 3 × 300 | 61/2.52 | 1,8 | 2x0.5 | 3,0 | 59,0 | 10928 | 0,0601 | 3,5 | 505 | 515 |
