Produktdetails:
Zahlung und Versand AGB:
|
Produktname: | Hochspannungs-Panzer-CU-Kabel | Isolierung: | XLPE |
---|---|---|---|
Rüstung: | AWA | Leiter: | Kupfer |
Hülle: | PVC, PET, LSOH | Kerne: | Ein Kern |
Standard: | IEC, BS, IST, VDE | Gewährleistung: | 2 Jahre |
Gesellschaft: | Zhenghua-Gruppe | Marke: | Sh Kabel |
Hervorheben: | XLPE-isoliertes,armiertes Elektrokabel,Kupferschirm-armiertes Elektrokabel |

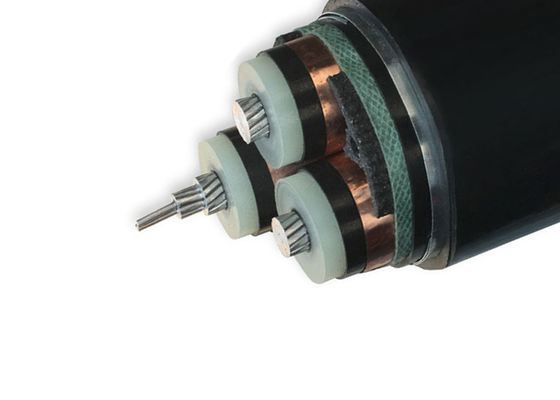

Im Rückgrat der modernen Infrastruktur - von Transformatorstationen bis hin zu unterirdischen Stromnetzen - ist die Zuverlässigkeit keine Option. Es ist ein Mandat. Die Shanghai Shenghua Cable Group beantwortet diesen Nachfrage mit ihrem fortschrittlichen Aluminium-gepanzerten elektrischen Kabel mit Kupferbildschirm und XLPE-Isolierung, das für Hochspannungen (11KV-33KV) in den anspruchsvollsten Umgebungen entwickelt wurde.
Robuste Konstruktion für extreme Bedingungen:
Unerreichte Leistungsmetriken:
Kostengünstige Langlebigkeit:
Unterirdische Stromnetze: Stahlpanzer (YJV22/YJLV22) Varianten für städtische Umspannwerke
Shenghuas Kabel entsprechen:
Hochspannungsgepanzerte Stromkabel Stromkabel Details
YJ: XLPE -Isolierung
V: PVC -Scheide
32: Stahldrahtpanzerung - 3 Kerne
22: Stahlklebebandpanzer - 3 Kerne
72: Aluminiumdrahtpanzerung - 1 Kern
62: Edelstahlbandpanzerung - 1 Kern
ZR: Flammenresistent
Standards
International: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere Standards wie BS, DIN und ICEA auf Anfrage
MV (11KV 15KV 33 kV) Stromkabel | ||
Modell und Beschreibung UO/U (ähm) = 3,6/6 (7,2), 6/6 (7,2), 6/10 (12), 8,7/10 (12), 8,7/15 (17,5), 12/20 (24), 18/30 (36), 21/35 (40,5), 26/35 (40,5) KV, KV, KV, KV, KV, KV, KV), 26/20,5 (40,5) KV, KV. | Kern | Leiterquerschnitt (MM2) |
XLPE -Isolierung | 1 Kern 3 Kern | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mmm |
Cu -Kern | ||
YJV, N2XSY; PVC -Stromkabel mit umgehemtem Umfang | ||
Yjv22; Stahlband gepanzert | ||
Yjv32, Yjv42; Stahldrahtgepanzer, PVC -Scheidescheidekabel | ||
Al Core | ||
Yjlv, na2xsy; PVC -Stromkabel | ||
YJLV22; Stahlklebeband gepanzert, PVC -Stromkabel verändert | ||
YJLV32, YJLV42; Stahldrahtpanzer, PVC -Stromkabel |
Anwendung:
A. Wird in Transformatorstationen, Schaltblöcke, in Stromkraftwerken und Industrieanlagen verwendet. Mittelspannungsscheibenkabel für die statische Anwendung in gemahlenen Innen- und Außenanlagen, im Freien, in Kabelkanälen, in Wasser, unter Bedingungen, unter denen Kabel nicht mehr mechanischer Spannung und Zugspannung ausgesetzt sind.
B. Um die Auswirkungen von externen Auswirkungen zu vermeiden, gewährleistet die zwischen Leiter und Isolierung extrudierte halbkonflikte Schicht zusammen mit dem konzentrischen Kupferleiter die Einschränkung des elektrischen Feldes und des Widerstands gegen teilweise Entladungen.
C. Aufgrund seines sehr geringen Faktors des dielektrischen Verlusts, der über seine gesamte Betriebsdauer konstant bleibt und aufgrund der hervorragenden Isolationseigenschaft von XLPE-Materials, fest mit innerem und externem Bildschirm des halb leitenden Materialiens (in einem Prozess extrudiert), hat das Kabel eine hohe Betriebszuverlässigkeit.
Konstruktion
Leiter: | Cu Round Aluminium, Multi -Draht -gestrandetes kompaktes (RM), Klasse 2 ACC. zu HRN HD 383 / IEC 60228 / DIN VDE 0295 |
Innerer Bildschirm: | Extrudierte halb leitende Haut auf dem Leiter |
Isolierung: | XLPE (vernetztes Polyethylen, jüngste Marke: PE-X) Verbindung Dix 8 ACC. HRN HD 620 S1 ILI 2XI1 ACC. zu din vde 0207 DIO 22 |
Externer Bildschirm: | Extrudierte semi-leitende Haut bei Isolierung, mit Isolierung (+Klebeband mit semi-leitendem Material) in Längsrichtung gespleißt |
Dirigent: | Kupferband in Gegenhelix eingewickelt |
Füllstoff: | Füllstreifen, Garn oder Papier |
Verpackung: | Nicht gewebter Verpackungsband oder Flammschutzmittel oder wasserdicht |
Innere Abdeckung: | Extrudierte PVC |
Rüstung: | Aluminiumdraht |
Gesamtscheide | Polyvinylchlorid (PVC) oder FR-PVC, PE, LSOH |
Scheidefarbe | Schwarz, rot oder angepasst |
Technischer Parameter
Nom. Querschnitt des Leiters | Stränge Nr ./dia. Des Dirigenten | Isolationsdicke | Innenscheidedicke | Dia. Von Rüstungsdraht | Dicke der Scheide | Ca. Od |
Ca. Gewicht |
Max. Gleichstromresistenz des Leiters (20 ℃) | Spannungsspannung AC | Aktuelle Bewertung | |
mm2 | PC/mm | mm | mm | mm | mm | (mm) | kg/km | Ω /km | KV/5 min | In Luft (a) | Im Boden (a) |
1 × 50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0,387 | 63 | 210 | 215 |
1 × 70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0,268 | 63 | 260 | 265 |
1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0,193 | 63 | 320 | 315 |
1 × 120 | 24/2.52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0,153 | 63 | 370 | 360 |
1 × 150 | 30/2.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0,124 | 63 | 420 | 405 |
1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49,0 | 5121 | 0,0991 | 63 | 480 | 455 |
1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0,0754 | 63 | 565 | 530 |
1 × 300 | 61/2.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0,0601 | 63 | 650 | 595 |
1 × 400 | 61/2.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0,0470 | 63 | 755 | 680 |
1 × 500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0,0366 | 63 | 865 | 765 |
Verpackung & Versand
Das gesamte Exportkabel ist gut gepackt und durch Holztrommel oder Holztrommel und Stahltrommel geschützt. Das Verpackungsmaterial hängt vom Gewicht und der Größe des Kabels ab. Nachdem die gut gepackten Kabeltrommeln an den Seekäfer geschickt wurden, werden sie in 20 -Fuß -Behälter oder 40 Fuß Behälter geladen. Alle Kabeltrommeln sind fest durch den Sicherheitsgürtel festgelegt, um sicherzustellen, dass während der Seemischung keine Bewegung ist. Die Größe des Behälters wird gemäß dem Gewicht der gesamten geladenen Waren oder gemäß den Anforderungen des Kunden ausgewählt.
Unsere Dienste
* Wir sind eine der größten Herstellung von Elektrodraht und Stromkabel in China und verfügen über mehr als 20 Jahre produzierende und Marketingerfahrung.
* Wir akzeptieren OEM. Die Kabelgröße und das Material sind angepasst. Das eigene Logo und das eigene Design sind willkommen. Wir werden nach Ihrer Anforderung und Beschreibung produzieren.
* Bitte senden Sie uns eine Anfrage für weitere Produktinformationen und wir geben Ihnen in 12 Stunden Feedback.
After-Service-Verpflichtung
1. Kunde ist Gott. Wir werden jeden Kunden, jede Zusammenarbeit auswendig, schätzen.
2. Kostenloser Vorverkaufsservice. Wir werden für jeden Kunden den besten Vorschlag geben.
3. Guter Verkaufsservice. Wir bieten kostenlosen relativen Produktbetrieb, Wartungstipps und Installationsbeauftragung
Technischer Beratungsdienst bei der Aufstellung der Zusammenarbeit mit Kunden.
4. Nachdenklich nach Verkaufsservice. Unser Produkt wird von PICC (People's Insurance Company of China) gerechtfertigt. Wir werden innerhalb von 12 Monaten nach der Installation freie Wartung und Debuggen für freie Wartung (mit Ausnahme der falschen Verwendung).
5. Wir garantieren Ihre Probleme innerhalb von 24 Stunden in Shanghai, 72 Stunden für andere Bezirke.
6. 24 Stunden Hot-Line-Telefonservice. Wir werden professionelle Person rechtzeitig beantworten.
Wir sind immer fest davon überzeugt, dass "Qualität die Lebensgrenze ist, der Service Laissez-Passer ist", was uns näher und enger macht!
