| Rüstung: | Stahldraht | Kern: | 7 bis 61 |
|---|---|---|---|
| Isolierung: | PVC | Querschnitt: | 2.5 mm2 bis 10 mm2 |
| Typ des Leiters: | Klasse 1 oder Klasse 2 | Innenhülle: | PVC |
| Leiter: | Kupfer | Gesellschaft: | Zhenghua-Gruppe |
| Marke: | Sh Kabel | ||
| Hervorheben: | PVC-isoliertes Mehrkernsteuerungskabel,Kupferleiter PVC-isolierendes Kabel |
||

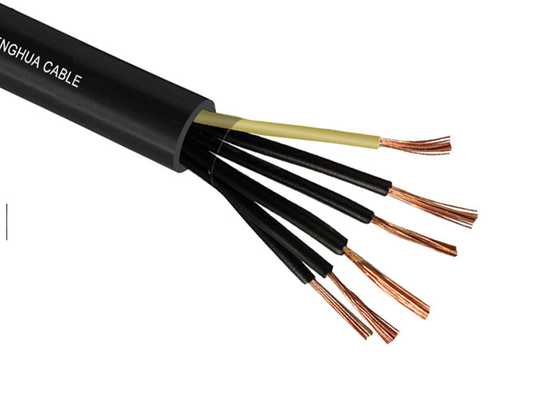

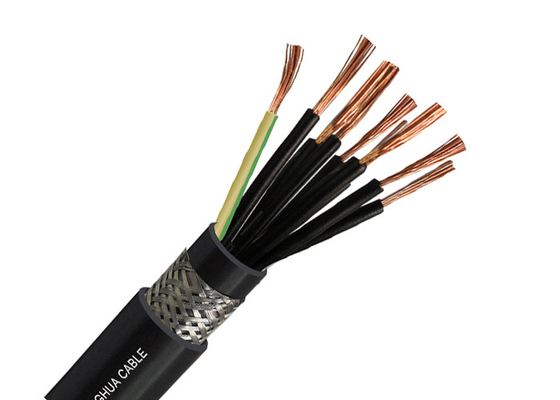

Kupferleiter PVC-isolierte Mehrader-Steuerkabel, Stahldraht-Armierungskabel
In petrochemischen Anlagen, Bergbautunneln und Hafenmaschinen, wo Quetschlasten, chemische Korrosion und EMI-Interferenzen die Signalintegrität gefährden, verursachen minderwertige Steuerkabel 42 % der Systemausfälle—was kostspielige Ausfallzeiten und Sicherheitsrisiken auslöst
. Shanghai Shenghua Power Group Cable eliminiert diese Risiken mit seinen Stahldraht-armierten PVC-Steuerkabeln, die mit einem dreifachen Schutz, einem EMI-resistenten Mehrader-Design und einer IEC/GB-zertifizierten Widerstandsfähigkeit für 450/750V-Steuersysteme in den weltweit härtesten Industrieumgebungen entwickelt wurden.
Quetschfester Panzerungsschutz:
Chemische & thermische Abwehr:
EMI- & Feuchtigkeitsimmunität:
Shenghuas armierte Kabel entsprechen:
| Aderkonfiguration | Querschnitt (mm²) | Stahlpanzerungsdicke (mm) | Max. Gleichstromwiderstand (Ω/km) | Gewicht (kg/km) |
|---|---|---|---|---|
| 7-adrig | 1,5–10 | 1,6–2,0 | 12,1 (1,5mm²) | 719–2.055 |
| 10-adrig | 1,5–10 | 1,6–2,0 | 12,1 (1,5mm²) | 927–2.767 |
| 12-adrig | 1,5–6 | 1,6–2,0 | 12,1 (1,5mm²) | 985–2.052 |
Temperaturbereich: -0°C bis 70°C (Betrieb), 160°C (Kurzschluss)
Biegeradius: 12× Kabeldurchmesser
40+ Jahre Erfahrung mit armierten Kabeln:
Kompromisslose Fertigung:
Schnelle Anpassung & Support:
Beschreibungen:
Leiter: Massiver oder mehrdrähtiger Kupferleiter
Isolierung: PVC
Innenschicht: PVC
Armierung: Stahldraht
Mantel: PVC
Betriebseigenschaften
Nennspannungen U0/U: 450/750V
Zulässige max. Dauertemperatur des Leiters:
PVC-isoliert: 70°C
Bei Kurzschluss (max. Dauer 5s) die max.
Temperatur des Leiters nicht höher als:
PVC-isoliert: 160°C;
Umgebungstemperatur der Installation nicht weniger als 0°C.
Prüfspannung: 3KV/5min
Biegeradius
Min. Biegeradius: 12 AD
Anwendung:
Für Systemanschlussdrähte für Steuerung, Signal, Schutz oder Messung mit einer Nennspannung bis einschließlich 450/750KV.
Standard:
IEC-Standard: IEC 60227, IEC60228
China-Standard: GB9330
Andere Standards wie BS, DIN und ICEA auf Anfrage
Zertifikate
CE, RoHS, CCC, KEMA und weitere auf Anfrage
Spezifikationen
| Querschnitt Fläche mm2 |
Dicke der Isolierung mm |
Durchmesser der Stahldraht mm |
Dicke der Mantel mm |
Gesamtdurchmesser mm |
Max.Gleichstromwiderstand bei 20℃ MΩ/km |
Ungefähres Gewicht (kg/km) |
|
| min | max | ||||||
| 7x1,5 | 0,7 | 1,6 | 1,8 | 17,5 | 18,7 | 12,1 | 719 |
| 7x2,5 | 0,8 | 1,6 | 1,8 | 19,3 | 19,9 | 7,41 | 881 |
| 7x4 | 0,8 | 1,6 | 1,8 | 21,2 | 22,6 | 4,61 | 1068 |
| 7x6 | 0,8 | 1,6 | 1,8 | 22,7 | 24,1 | 3,08 | 1288 |
| 7x10 | 1 | 2 | 1,9 | 28,6 | 29 | 1,83 | 2055 |
| 8x1,5 | 0,7 | 1,6 | 1,8 | 18,4 | 19,6 | 12,1 | 780 |
| 8x2,5 | 0,8 | 1,6 | 1,8 | 20,8 | 21 | 7,41 | 982 |
| 8x4 | 0,8 | 2 | 1,8 | 23,1 | 24,6 | 4,61 | 1355 |
| 8x6 | 0,8 | 2 | 1,8 | 24,8 | 26,3 | 3,08 | 1586 |
| 8x10 | 1 | 2 | 1,9 | 30,4 | 30,8 | 1,83 | 2261 |
| 10x1,5 | 0,7 | 1,6 | 1,8 | 20,7 | 21,7 | 12,1 | 927 |
| 10x4 | 0,8 | 2 | 1,8 | 23,9 | 24,1 | 4,61 | 1575 |
| 10x6 | 0,8 | 2 | 1,9 | 27,8 | 29,8 | 3,08 | 1886 |
| 10x10 | 1 | 2 | 2,1 | 35,2 | 35,4 | 1,83 | 2767 |
| 12x1,5 | 1 | 1,6 | 1,8 | 21,1 | 22,2 | 12,1 | 985 |
| 12x2,5 | 0,6 | 2 | 1,8 | 24,4 | 24,6 | 4,61 | 1411 |
| 12x4 | 0,7 | 2 | 1,8 | 26,4 | 28,3 | 3,08 | 1698 |
| 12x6 | 0,8 | 2 | 1,9 | 28,5 | 30,6 | 1,83 | 2052 |
