Produktdetails:
Zahlung und Versand AGB:
|
| Phasenführer: | Aluminium | Neutraler Leiter: | Aluminiumlegierung |
|---|---|---|---|
| Isolierung: | XLPE | Bemessungsspannung: | 0.6/1kv |
| Kerne Nr.: | 4 | Anwendung: | Oberleitungsleitung |
| Gesellschaft: | Zhenghua-Gruppe | Marke: | Sh Kabel |
| Hervorheben: | Kopfballstärke-Kabel,Shenghua-Stromkabel,1 Messenger-Flugkabel im Bundle |
||

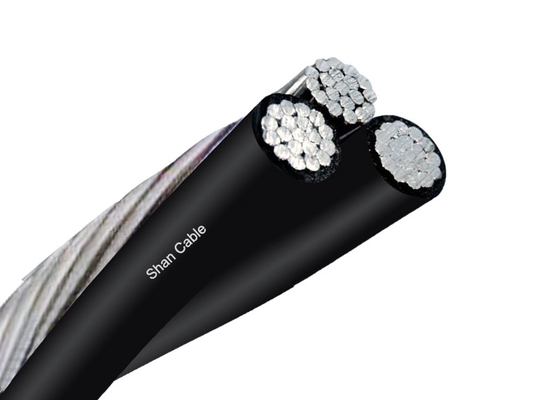

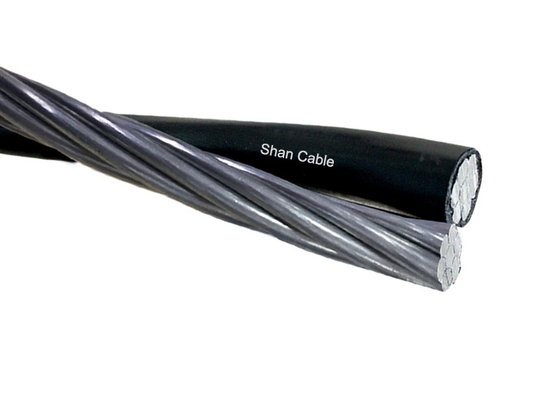

Xlpe Isolationskabel mit 1 Messenger-Leiter
Beschreibung
3 Phasenleiter + 1 Messengerleiter
Die für die Oberleitungen ausgestatteten Bundled-Kabel verfügen über einen isolierten neutralen Messenger aus AAAC, über den der isolierte Aluminiumphasenleiter durch eine Spirale gewoben wird.Kabel sind bei 0 eingestuft.6/1(1.2) kV und entsprechen der Norm IEC60502.
Bauwesen
a) Phase - Der Phaseleiter muss aus einem Aluminiumleiter des Zustands H68 bestehen und einen verdichteten kreisförmigen Strang haben.
b) Neutraler oder Botenleiter - Der Neutrale oder Botenleiter muss aus Aluminiumlegierung geleitet und mit komprimierten kreisförmigen Strängen versehen sein.
2. Isolierung:
Die Phasen-Neutralleitungen werden mit Polyethylen (PE) als Isolierung extrudiert.
Liste der technischen Angaben
| Phasenleiter | |||||||||||
| Nominale Querschnittsfläche | mm2 | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Anzahl der Kerne | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Mindestzahl der Drähte | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Nenndicke der Isolierung | mm | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Durchmesser des isolierten Kerns | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Max. Gleichstromwiderstand bei 20°C | Ohm/km | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Nennstrom bei Stillwind, Umgebung | Eine | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| Temperatur = 30°C | |||||||||||
| Leitertemperatur = 75°C | |||||||||||
| Messenger-Leiter | |||||||||||
| Nominale Querschnittsfläche | mm2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Mindestzahl der Drähte | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Nenndicke der Isolierung | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Durchmesser des isolierten Kerns | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Max. Gleichstromwiderstand bei 20°C | Ohm/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Berechnete Bruchlast | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Fertiges Kabel | |||||||||||
| Gesamtdurchmesser | mm | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Ungefähres Gewicht des Kabels | in kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Länge der Verpackung | m/Trommel | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Wir sind in der Lage, die strengsten Lieferpläne zu erfüllen, je nach Bestellung.Die Einhaltung der Fristen hat immer oberste Priorität, da jede Verzögerung bei der Lieferung von Kabel zu einer Verzögerung des Gesamtprojekts und zu einer Kostenüberschreitung führen kann.
Das Kabel wird in Holzrollen, Wellpappen und Spulen geliefert.Die erforderliche Kennzeichnung ist nach Maßgabe der Kundenanforderung mit einem wetterfestem Material auf der Außenseite der Trommel zu drucken..
