| Vorbildlicher Name: | Kabel 5C FRC | Leitertyp: | Angeschwemmte Klasse 2 |
|---|---|---|---|
| Größe: | 1.5-800mm2 | Kern nein.: | Fünf |
| Garantie: | 2 Jahre | freie Probe: | Verfügbar |
| Gesellschaft: | Zhenghua-Gruppe | Marke: | Sh Kabel |
| Hervorheben: | Fünf Kern lszh Stromkabel,CU lszh Stromkabel,Klasse 2 lszh Stromkabel |
||

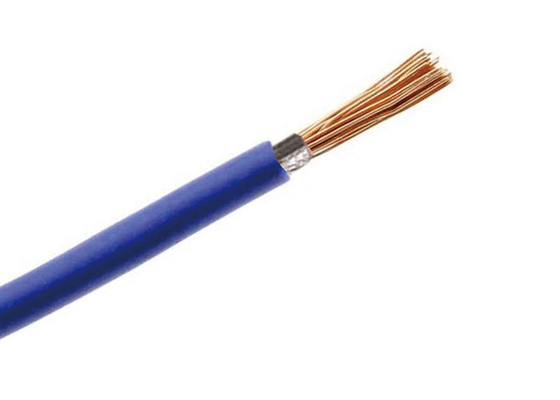

Feuerverzögerndes LSZH Stromkabel CU/XLPE/PVC 0.6/1kV für Buidings
Anwendungen:
Es wird verwendet, um Energie in der Kraftübertragung und Verteilersystem von 35kV zu übertragen und zu verteilen oder zu senken. Es wird im Allgemeinen an den Feldern einschließlich Energie, Bau, Bergwerke, Metallurgie angewendet, ersetzen petrochemische Industrie und Kommunikation in komplettem von ölgeschütztes Papier Isolierstromkabel und in teilweisem, von PVC Isolierstromkabel zu ersetzen. Stromkabel für Energienetze, Untergrund, draußen und in der Kabelkanalisierung. Hochspannungs-xlpe Kabel wird benutzt, in Tunnel zuhause gelegt zu werden, Kabelfurche, oder Rohr, dieses Kabel könnte mechanische Kraft nicht draußen tragen. Einkerniges Kabel im magnetischen Rohr legen nicht zulässig.
Standards:
International: Iec 60502, Iec 60228, (Iec 60332-3 für Franc-artiges einziges)
China: GB/T 12706, (GB/T 18380-3 für Franc-artiges einziges)
Andere Standards wie BS, LÄRM und ICEA auf Anfrage
Technischer Parameter
| Querschnitt des Leiters | Stärke der Isolierung | Stärke der Hülle | Approx.cable-Durchmesser | Max.resistance des Leiters bei ℃ 20 | Prüfspannung (Wechselstrom) |
| mm2 | Millimeter | Millimeter | Millimeter | ohm/km | KV/5min |
| 5x2.5 | 0,8 | 1,8 | 13,6 | 7,41 | 3,5 |
| 5x4 | 1,0 | 1,8 | 16,1 | 4,61 | 3,5 |
| 5x6 | 1,0 | 1,8 | 17,7 | 3,08 | 3,5 |
| 5x10 | 1,0 | 1,8 | 21,0 | 1,83 | 3,5 |
| 5x16 | 1,0 | 1,8 | 23,8 | 1,15 | 3,5 |
| 5x25 | 1,2 | 1,8 | 28,7 | 0,73 | 3,5 |
| 5x35 | 1,2 | 1,9 | 32,0 | 0,524 | 3,5 |
| 5x50 | 1,4 | 2,1 | 37,4 | 0,387 | 3,5 |
| 5x70 | 1,4 | 2,2 | 41,7 | 0,268 | 3,5 |
| 5x95 | 1,6 | 2,4 | 48,1 | 0,193 | 3,5 |
| 5x120 | 1,6 | 2,5 | 53,0 | 0,153 | 3,5 |
| 5x150 | 1,8 | 2,7 | 58,6 | 0,124 | 3,5 |
| 5x185 | 2,0 | 2,9 | 65,1 | 0,0991 | 3,5 |
| 5x240 | 2,2 | 3,1 | 72,1 | 0,0754 | 3,5 |
| 5x300 | 2,4 | 3,4 | 80,1 | 0,060 | 3,5 |
| 5x400 | 2,6 | 3,6 | 87,0 | 0,0470 | 3,5 |
Haupteigenschaften
| Nein. | Test-Einzelteil | Eigentum | ||
| 1 | Bau | Aufgelistet zu den Tabellen | ||
| 2 | Leiterwiderstand | Aufgelistet zu den Tabellen | ||
| 3 | Prüfspannung | Wechselstrom 3.5kV 5min | Kein breaken | |
| 4 | Machenical-Eigenschaften bevor dem Altern | Dehnfestigkeit | Isolierung | Min. 12.5N/mm2 |
| Hülle | Min. 12.5N/mm2 | |||
| Bruchdehnung | Isolierung | Min. 150% | ||
| Hülle | Min. 150% | |||
| Machenical-Eigenschaften nachdem dem Altern | Dehnfestigkeit | Isolierung | 100℃±2℃7days Min. 12.5N/mm2 | |
| Hülle | 100℃±2℃7days Min. 12.5N/mm2 | |||
| Unterschiedliches Ventil der Dehnfestigkeit | Isolierung | 100℃±2℃7days Maximum 25% | ||
| Hülle | 100℃±2℃7days Maximum 25% | |||
| Bruchdehnung | Isolierung | 100℃±2℃7days Min.150% | ||
| Hülle | 100℃±2℃7days Min.150% | |||
| Unterschiedliches Ventil der Dehnfestigkeit | Isolierung | 100℃±2℃7days Maximum 25% | ||
| Hülle | 100℃±2℃7days Maximum 25% | |||
| 5 | Flammhemmendes Eigentum | IEC60332 - 3 | ||
| 6 | Konstante der Isolierungswiderstandskraft | Minute an 20℃ | 36,7 | |
| Ki MΩ.km | Minute an 70℃ | 0,037 | ||
Arbeitsbedingungen:
1) Diese maximale Betriebstemperatur des Leiters ist 70°C.
2) Während des Habens eines Kurzschlusses (weniger als 5 Sekunden dauernd) ist die maximale Temperatur der Kabelader für nicht über 160°C.
3) Umwelttemperatur sollte als 0°C für das Legen des Kabels nicht niedriger sein;
4) Biegungsradiuszulage des Kabels;
einkerniges Kabel: kein Stahlbandkabel 20D: Stahlbandkabel 15D.
Kabel mit 3 Kernen: kein Stahlbandkabel 15D; Stahlbandkabel 12D.
