Produktdetails:
Zahlung und Versand AGB:
|
| Produktmodell: | Sta Al Kabel | Leitermaterial: | Aluminium, Al |
|---|---|---|---|
| Isoliermaterial: | XLPE | Rüstungstyp: | STA |
| Kerne: | 3 Kern | Spannung: | MV, 15 kV |
| Standardisiert: | IEC, BS, IST, VDE | Gewährleistung: | Zwei Jahre |
| Gesellschaft: | Zhenghua-Gruppe | Marke: | Sh Kabel |
| Hervorheben: | Flexible gepanzerte Kabelverdrahtung XLPE,flexible gepanzerte Verdrahtung des Kabels 240mm2,gepanzertes 15kV Drahtseil |
||
Strukturen:

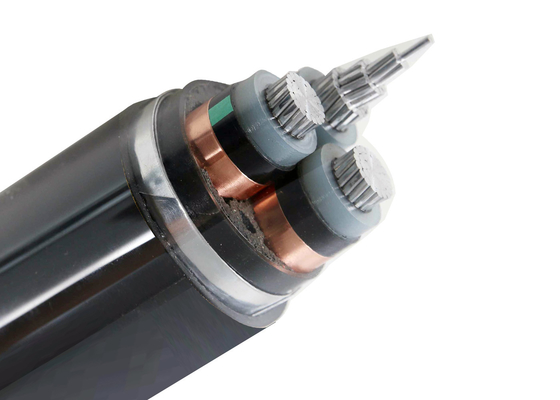

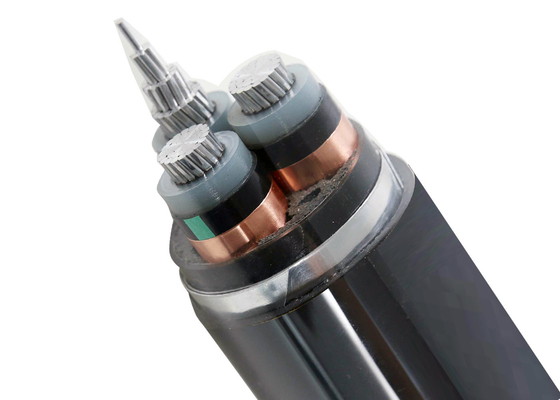

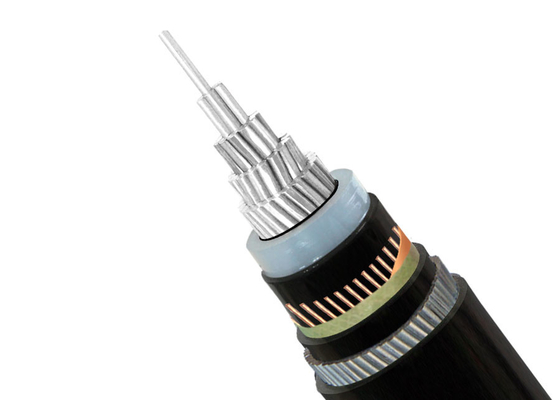

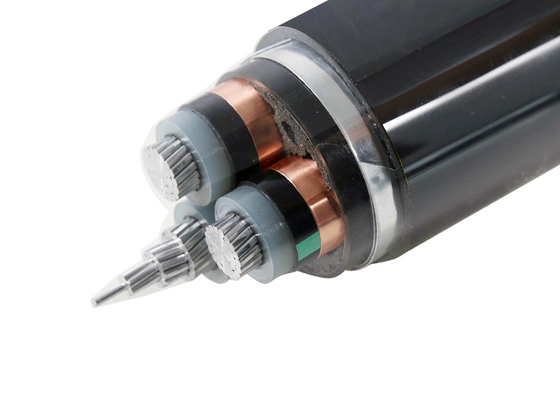

Stranded nackte Aluminiumleiter, Innenschicht aus halbleitendem Material, Kern Isolierung aus vernetztem Polyethylen, Außenschicht aus halbleitendem Material, Bildschirm aus Kupferband,Filler, Streifen, Garne oder Papier,Nicht gewebte WarenRap-Band,mit einer Breite von nicht mehr als 15 mmPVC-Innenbeschichtung, Galvanisiertes Stahlband, Polyvinylchlorid (PVC) oder FR-PVC, PE, LSOH
Anwendungen:
Verwendet in Transformatorstationen, Schaltblöcken, in Kraftwerken und Industrieanlagen.
Mittelspannungs-Stromkabel für statische Anwendungen im Boden, in und außerhalb von Anlagen, im Freien, in Kabelkanälen, im Wasser,bei Bedingungen, in denen Kabel nicht schwereren mechanischen Belastungen und Zugspannungen ausgesetzt sind.
Aufgrund des sehr geringen Dielektrieverlustfaktors, der während seiner gesamten Lebensdauer konstant bleibt, und aufgrund der hervorragenden Isolierfähigkeit des XLPE-Materialsmit einer Breite von mehr als 20 mm,, hat das Kabel eine hohe Betriebssicherheit.
Standards:
Internationale: IEC 60502, IEC 60228, (IEC 60332-3 für ZR-YJV)32, ZR-YJV72nur)
China: GB/T 12706, (GB/T 18380-3 für ZR-YJV)32, ZR-YJV72nur)
Andere Normen wie BS, DIN und ICEA auf Anfrage
Codename:
YJ: XLPE-Dämmung
L: Aluminiumleiter
V: PVC-Hülle
32Stahldrahtpanzerung
22Stahlband-Rüstung mit 3 Kernen
72: Aluminiumdrahtverkleidung1
62: Rostfreier Bindband-Rüstung
ZR: Flammenbeständig
| MV ((11kv 15kv 33kv) Stromkabel | ||
| Modell und Beschreibung Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | Nummer des Kerns | Durchschnitt des Leiters (mm2) |
| xlpe-Dämmung | 1 Kern 3 Kern | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2 |
| Cu-Kern | ||
| YJV, N2XSY;PVC-verhülltes Stromkabel | ||
| YJV22; Stahlband gepanzert, PVC-verhülltes Stromkabel | ||
| YJV32, YJV42; Stahldraht gepanzerter, PVC-verhülltes Stromkabel | ||
| Al Core | ||
| YJLV, NA2XSY; PVC-verhülltes Stromkabel | ||
| YJLV22; Stahlband gepanzerter, PVC-verhülltes Stromkabel | ||
| YJLV32, YJLV42; Stahldraht gepanzerter, PVC-verhülltes Stromkabel | ||
Technische Daten:
Maximale Leitertemperatur: unter dem Normalwert (90OC), Notfall (130OC) oder Kurzschluss bei einer Temperatur von höchstens 5 s (250°C).
UmgebungstemperaturOC, nach der Montage und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 15 x Kabelüberdosierung für einen einzelnen Kern
12 x Kabel O.D. für Mehrkern
| Prüfspannung | 6 / 10 kV | [kV] | 21 / 5 Minuten. |
| 12 / 20 kV | [kV] | 42 / 5 Minuten. | |
| 18 / 30 kV | [kV] | 63 / 5 Minuten. | |
| Temperaturbereich | in Bewegung | -5°C bis +70°C | |
| festgesetzt | -20°C bis +70°C | ||
| Betriebstemperatur | Kurzschluss | °C | 250 |
| Kurzschlusszeit | Maximal. | [sec] | 5 |
| Biegungsradius | Min. | x Durchmesser | 15 |
| Entflammbarkeit | Standard | Einheit für die Berechnung der Nennwerte |
Bescheinigung
ISO,CE, KEMA,IEC,RoHS, CCC,P3Cund weitere auf Anfrage
