| Neutralleiters: | Aluminium-Legierung | Phasen-Leiter: | Aluminium |
|---|---|---|---|
| Isolierung: | XLPE/PE | Nennspannung: | 0.6/1kV |
| Isolierungsfarbe: | Freier Raum | Kabelgröße: | AWG-Lehre |
| Gesellschaft: | Zhenghua-Gruppe | Marke: | Sh Kabel |
| Hervorheben: | Luftbündelkabel,elektrische Antennenkabel |
||
PET oder XLPE-Isolierungs-Aluminiumleiter-obenliegendes Leiterkabel
Anwendungen:
Zu Energie von den utilitys Linien an das Verbraucher weatherhead liefern. Für Service bei 600 Volt oder kleiner (Phase zur Phase) an einer Temperatur am Leiter des Maximums 75oC für Polyäthylenisolierung oder 90 OC des Maximums für querverbundene Isolierung.

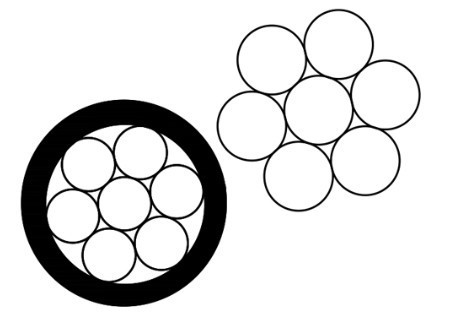

Struktur
Leiter des Aluminiums 1.stranded
2.PE oder XLPE-Isolierung
3.ACSR, AAAC, galvanisierter Stahldraht Aufhängedraht
3 Energiekerne, die aus den Standardaluminiumleitern, isoliert mit XLPE-Isolierung bestehen
+ ein Hüllenbeleuchtungsaluminiumleiter mit XLPE-Isolierung (optional)
+ ein Botec$al-legierungsleiter (bloß oder bedeckt)
Der Zweck des Aufhängedrahtes ist
A), tritt es als lastentragender Draht auf.
B), tritt es als Erde oder Neutralleiter auf
Technische Daten:
Maksimum-Betriebstemperatur 90 Grad
Maximale Kurzschlusstemperatur 250 Grad. Service-Tropfen (ABC-Kabel) werden besonders an den Bereichen verwendet, in denen die Kosten von Kabelnetzen und auch für Elektrifizierung von ländlichen Gebieten wie Dorf teuer sind.
| Code-Name | Phasen-Leiter | Bloße neutrale Person | Approx.Weight | |||||
|---|---|---|---|---|---|---|---|---|
| Größe | Anschwemmung | Isolierungs-Stärke | Größe | Anschwemmung | XLPE | PET | ||
| AWG-Lehre | - | Mil | AWG-Lehre | - | lbs/1000ft | |||
| Bote AAC-neutraler Person | ||||||||
| Pekinese | 6 | Fest | 45 | 6 | 7/w | 63,5 | 61,7 | |
| Collie | 6 | 7/w | 45 | 6 | 7/w | 66,8 | 63,1 | |
| Dachshund | 4 | Fest | 45 | 4 | 7/w | 95,5 | 93,4 | |
| Spaniel | 4 | 7/w | 45 | 4 | 7/w | 100,5 | 95,4 | |
| Dobermann | 2 | 7/w | 45 | 2 | 7/w | 152,7 | 145,7 | |
| Malemute | 1/0 | 19/w | 60 | 1/0 | 7/w | 242,6 | 234,2 | |
| Bote der 6201 Legierungs-neutralen Person | ||||||||
| Chihuahua | 6 | Fest | 45 | 6 | 7/w | 67,6 | 65,8 | |
| Vizsla | 6 | 7/w | 45 | 6 | 7/w | 70,9 | 67,2 | |
| Geländeläufer | 4 | Fest | 45 | 4 | 7/w | 102,0 | 99,9 | |
| Code-Name | Phasen-Leiter | Bloße neutrale Person | Approx.Weight | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Größe | Anschwemmung | Isolierungs-Stärke | Größe | Anschwemmung | XLPE | PET | |||
| AWG-Lehre | - | Mil | AWG-Lehre | - | lbs/1000ft | ||||
| Bote ACSR-neutraler Person | |||||||||
| Setzer | 6 | Fest | 45 | 6 | 6/1 | 75,0 | 73,2 | ||
| Schäfer | 6 | 7/w | 45 | 6 | 6/1 | 78,3 | 74,6 | ||
| Eskimo | 4 | Fest | 45 | 4 | 6/1 | 113,7 | 111,6 | ||
| Terrier | 4 | 7/w | 45 | 4 | 6/1 | 118,7 | 113,6 | ||
| Chow | 2 | 7/w | 45 | 2 | 6/1 | 181,7 | 174,7 | ||
| Stier | 1/0 | 19/w | 60 | 1/0 | 6/1 | 288,7 | 280,3 | ||
| Bote der 6201 Legierungs-neutralen Person | |||||||||
| Whippet | 4 | 7/w | 45 | 4 | 7/w | 107,0 | 101,9 | ||
| Schnauzer | 2 | 7/w | 45 | 2 | 7/w | 163,3 | 156,2 | ||
| Heeler | 1/0 | 19/w | 60 | 1/0 | 7/w | 259,2 | 250,8 | ||
Anmerkung:
(1) sind gekennzeichnete Größen: Durchmesseräquivalent ACSR 6/1 und AAC mit gleichwertiger Widerstandskraft pro ASTM B-399 für 6201.
(2) Temperatur am Leiter von 90°C für XLPE, 75°C für PET; umgebende Temperaturen von 40°C; Emissionsvermögen 0,9; 2ft. /sec/wind in der Sonne.
Klassifikation
1. Duplexservice-Tropfen
Primär verwendet für Anwendung des obenliegenden Services von 120 Volt wie Straßenbeleuchtung, Beleuchtung im Freien und temporay Service für Bau. Zu an den Spannungen von 600 Volt Phase um isolierte in Phasen einzuteilen oder kleiner und an der Temperatur am Leiter verwendet zu werden zum von 75degee für Polyäthylen nicht zu übersteigen Leiter oder 90 Grad für querverbundenes Polyäthylen (XLPE) isolierte Leiter.
Tropfen des Service-2.Triplex
Verwendet, um Energie, normalerweise von einem Pfosten-angebrachten Transformator an den Service-Kopf des Benutzers zu liefern, in dem die Beziehungen zum Service-Eingangskabel hergestellt wird. Zu an der Spannung von 600 Volt Phase um isolierte in Phasen einzuteilen oder kleiner und an der Temperatur am Leiter verwendet zu werden zum von 75degee für Polyäthylen nicht zu übersteigen Leiter oder 90 Grad für querverbundenes Polyäthylen (XLPE) isolierte Leiter.
3. Quadruplex Service-Tropfen
Verwendet, um die Energie mit 3 Phasen, normalerweise von einem Pfosten-angebrachten Transformator an den Service-Kopf des Benutzers zu liefern, in dem die Beziehungen zum Service-Eingangskabel hergestellt wird. Zu an der Spannung von 600 Volt Phase um isolierte in Phasen einzuteilen oder kleiner und an der Temperatur am Leiter verwendet zu werden zum von 75degee für Polyäthylen nicht zu übersteigen Leiter oder 90 Grad für querverbundenes Polyäthylen (XLPE) isolierte Leiter.
Paket: In den Spulen, in den hölzernen Trommeln, in den Stahltrommeln oder in den Stahl-hölzernen Trommeln.
