Produktdetails:
Zahlung und Versand AGB:
|

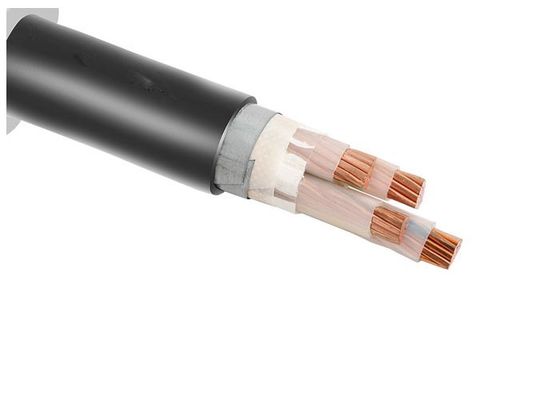

| Typ des Modells: | 4 Kerne Stahldraht gepanzerte Kabel | Bemessungsspannung: | 0.6/1kv |
|---|---|---|---|
| Isolierung: | XLPE | Leiter: | Kupfer |
| Rüstung: | Stahldraht | Größen: | 1 ~ 630 mm2 |
| Kerne: | Kern 4 | Gehäusematerial: | PVC, PET, LSOH |
| Normen: | IEC/BS/IST/VDE | Gewährleistung: | 2 Jahre |
| Kostenlose Probe: | Verfügbar | Gesellschaft: | Zhenghua-Gruppe |
| Marke: | Sh Kabel | ||
| Hervorheben: | XLPE Armoured Electrical Cable,4 Cores Armoured Electrical Cable,Stahldraht gepanzerte elektrische Kabel |
||
In kritischen Infrastrukturen von U-Bahnnetzen bis hin zu Industrieanlagen ist die elektrische Widerstandsfähigkeit nicht verhandelbar.Die Shanghai Shenghua Cable Group nutzt mehr als 35 Jahre Ingenieurskunst, um 4-Kern-Stahldraht-Pantallaufbau (SWA) -Kabel zu liefern, die Zerkleinern belastet., chemische Exposition und extreme Temperaturen bei gleichzeitiger Sicherstellung einer fehlerfreien Stromübertragung bis zu 35 kV
Militärischer Schutz.
Konzipiert für extreme Bedingungen
Compliance und Sicherheit an erster Stelle
Mit mehr als 10 Produktionsstätten in China und Exporten in mehr als 30 Länder verbindet Shenghua Maßstab mit Präzision:
Anwendungen: Für Stromübertragungs- und Verteilungsleitungen mit einer Nennspannung von 35 kV und darunter verwendet.Das xlpe-Stromkabel verfügt nicht nur über die Eigenschaften einer ausgezeichneten Stromversorgung, Mechanismus,
Wärme- und Alterungsbeständig, belastungsbeständig und chemisch korrosionsbeständig, aber auch einfach
Struktur, geringes Gewicht, keine Einschränkung durch Absetzen von Tropfen und hohe Temperatur für langfristiges Arbeiten.
Normen: Internationale Normen: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere Normen wie BS, DIN und ICEA auf Anfrage
Bauwesen:
| Leiter | Kompakter Kupferleiter mit Strang, Klasse 2 nach IEC 60228 |
| Kreisförmiger Kupferleiter, Klasse 1 nach IEC 60228 | |
| Isolierung | XLPE ((Polyethylen mit Querverbindung) |
| Füllstoff | PP-Füllstoff |
| Verpackungsband | mit einem Durchmesser von mehr als 20 mm |
| Innenbelag | Extrudiertes PVC |
| Rüstung | Stahldraht |
| Gesamtschicht |
Termitenbeständiges PVC |
Technische Daten:
Nennspannung: 0,6/1 kV
Maximale Leitertemperatur: unter normalen (90°C), Notfall (130°C) oder Kurzschlussbedingungen nicht mehr als 5 s (250°C).
Min. Umgebungstemperatur 0°C, nach der Montage und nur, wenn das Kabel in einer festen Position ist
Min. Biegeradius: 20 x Kabel-O.D. für nicht-gepanzerte Einkernkabel
15 x Kabel-O.D. für einkern-gepanzerte Kabel
15 x Kabel-O.D. für Mehrkernkabel ohne Panzerung
12 x Kabel O.D. für mehrkernförmige Panzerkabel
Spezifikationen:
| Name: Querschnitt des Leiters |
Stränge Nein, nicht von Dirigenten. |
Isolationsdicke | Innendeckungsdicke | - Die von Panzerdraht. | Ausmaß der Umhüllung | Ungefähr. Überdosis. |
Ungefähr. Gewicht |
Max. DC-Widerstand des Leiters (20 °C) | Prüfspannung AC | Aktuelles Rating | |
| mm2 | PC/mm | mm | mm | (mm) | in kg/km | Ohm/km | KV/5min | In der Luft (A) | Im Boden (A) | ||
| 4 × 4 | Sieben auf null.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | Ich bin rund um die Uhr da.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
Wir sind in der Lage, die strengsten Lieferpläne zu erfüllen, je nach Bestellung.
Die Einhaltung der Frist hat immer oberste Priorität, da jede Verzögerung bei der Lieferung von Kabel zu einer Verzögerung des Gesamtprojekts und zu einer Kostenüberschreitung führen kann.
Kabel werden in Holzrollen, Wellpappen und Wicklungen geliefert, wobei die Kabelenden mit BOPP versiegelt sind
Klebeband und nicht-hygroskopische Versiegelungskappen zum Schutz der Kabelenden vor Feuchtigkeit.
Die erforderliche Kennzeichnung ist mit einem wetterfestem Material auf der Außenseite der Trommel zu drucken.
nach Kundenwunsch.
