Produktdetails:
Zahlung und Versand AGB:
|
| Modelltyp: | CU-/XLPE/SWA/PVCkabel | Nennspannung: | 1kv |
|---|---|---|---|
| Isolierung: | XLPE | Leiter: | Cu, Kupfer |
| Rüstung: | SWA, Stahldraht gepanzert | Größen: | 1~ 630mm2 |
| Kerne: | Kern 4 | Hüllen-Material: | PVC, PET, LSOH |
| Normen: | IEC/BS/IST/VDE | Garantie: | 2 Jahre |
| Freie Probe: | verfügbar | ||
| Markieren: | gepanzerte Stromkabel,Gepanzerte elektrische Leitung |
||

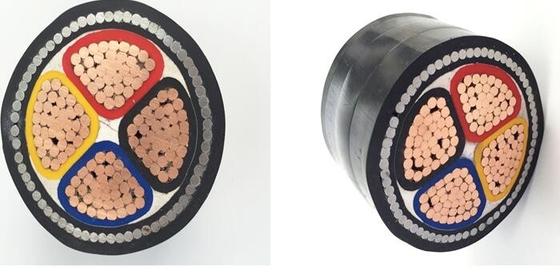

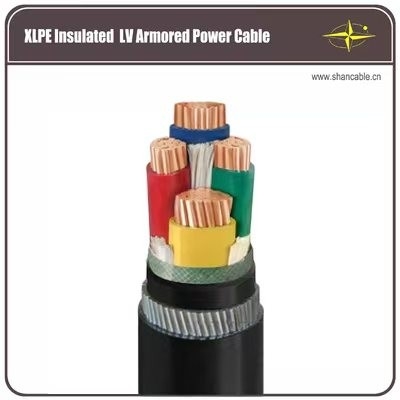

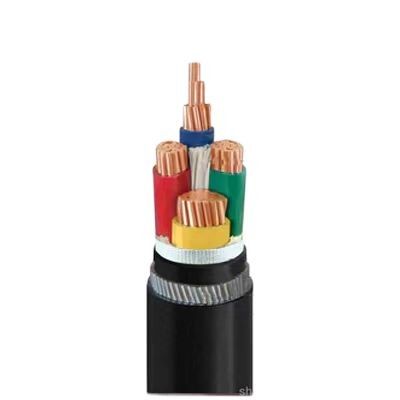

Bau
| Leiter | Vertrag angeschwemmter kupferner Leiter, Klasse 2 gemäß Iecs 60228 |
| Kreisförmiger fester kupferner Leiter, Klasse 1 gemäß Iecs 60228 | |
| Isolierung | XLPE (quervernetztes Polyäthylen) |
| Füller | Pp.-Füller |
| Überstreifen | Nicht gesponnen |
| Innere Bedeckung | Verdrängtes PVC |
| Rüstung | Stahldraht |
| Gesamthülle |
Termite beständiges PVC |
Anwendungen
Verwendet für Kraftübertragung und Verteilungslinie mit Spannung veranschlagte an 35kV und unten. Verglichen mit PVC Isolierstromkabel, rühmt sich xlpe Stromkabel nicht nur Eigenschaften des ausgezeichneten Stroms, Mechanismus,
Hitze und Altern-beständiges, der Umwelt Druck-beständiges und chemisches korrosionsbeständiges, aber auch einfach
Struktur, Leichtgewichtler, keine Beschränkung, durch das Legen des Tropfens und Zulage der hohen Temperatur, für das langfristige Arbeiten.
Standards
International: IEC 60502-2, IEC 60228
China: GB/T 12706.2-2008
Andere Standards wie BS, LÄRM und ICEA auf Anfrage
Technische Daten
Nennspannung: 0.6/1kV
Maximale Temperatur am Leiter: unter Normal (90°C), Notfall (°C) 130 oder schließen nicht mehr als 5 s kurz (250°C) Zustände.
Min. Ambient Temp. 0°C, nach Installation und nur wenn Kabel in einer örtlich festgelegten Position ist
Min. Biegungsradius: 20 x-Kabel O.D für einkernige nicht-gepanzerte Kabel
15 x-Kabel O.D für einkernige gepanzerte Kabel
15 x-Kabel O.D für mehradrige nicht-gepanzerte Kabel
12 x-Kabel O.D für mehradrige gepanzerte Kabel
Spezifikationen
| Nom. Querschnitt des Leiters |
Stränge Nein/Durchmesser. Vom Leiter |
Isolierungs-Stärke | Innere Bedeckungs-Stärke | Durchmesser. Vom Rüstungs-Draht | Hüllen-Stärke | Ca. O.D. |
Ca. Gewicht |
Max. D.C Resistance des Leiters (℃ 20) | Prüfungs-Spannung Wechselstrom | Gegenwärtige Bewertung | |
| Millimeter2 | pc/mm | Millimeter | Millimeter | (Millimeter) | kg/km | Ω /km | kV/5min | In einer Luft (a) | Im Boden (A) | ||
| 4 × 4 | 7/0.85 | 0,7 | 1,0 | 0,9 | 1,8 | 18,0 | 699 | 4,61 | 3,5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0,7 | 1,0 | 1,25 | 1,8 | 19,0 | 820 | 3,08 | 3,5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0,7 | 1,0 | 1,25 | 1,8 | 22,0 | 1233 | 1,83 | 3,5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0,7 | 1,0 | 1,6 | 1,8 | 24,5 | 1550 | 1,15 | 3,5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0,9 | 1,0 | 1,6 | 1,8 | 29,2 | 2036 | 0,727 | 3,5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0,9 | 1,0 | 2,0 | 1,9 | 32,5 | 2501 | 0,524 | 3,5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1,0 | 1,0 | 2,0 | 2,0 | 33,0 | 3064 | 0,387 | 3,5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1,1 | 1,0 | 2,0 | 2,1 | 37,0 | 3974 | 0,268 | 3,5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1,1 | 1,2 | 2,0 | 2,3 | 43,0 | 5032 | 0,193 | 3,5 | 245 | 270 |
| 4 × 120 | 24/2.52 | 1,2 | 1,2 | 2,5 | 2,5 | 45,0 | 6327 | 0,153 | 3,5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1,4 | 1,4 | 2,5 | 2,7 | 51,0 | 7765 | 0,124 | 3,5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1,6 | 1,4 | 2,5 | 2,8 | 56,0 | 9205 | 0,0991 | 3,5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1,7 | 1,4 | 2,5 | 3,0 | 62,0 | 11444 | 0,0754 | 3,5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1,8 | 1,6 | 2,5 | 3,2 | 67,0 | 13830 | 0,0601 | 3,5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2,0 | 1,6 | 3,15 | 3,5 | 74,0 | 19673 | 0,0470 | 3,5 | 570 | 575 |
Wir sind zum Treffen der strengsten Lieferpläne entsprechend pro Kaufauftrag fähig.
Den Termin einzuhalten ist immer die Hauptpriorität, da jede mögliche Verzögerung in der Lieferung des Kabels zur Gesamtprojektverzögerung und zur Kostenüberschreitung beitragen kann.
Kabel wird in den hölzernen Spulen, in gewölbten Kästen und in den Spulen geliefert. Kabelenden werden mit BOPP versiegelt
selbstklebendes Band und nicht hygroskopische Dichtungskappen, zum der Kabelenden vor Feuchtigkeit zu schützen.
Die erforderliche Markierung wird mit einem wetterfesten Material auf den Außenseiten der Trommel gedruckt
entsprechend der Anforderung des Kunden.
